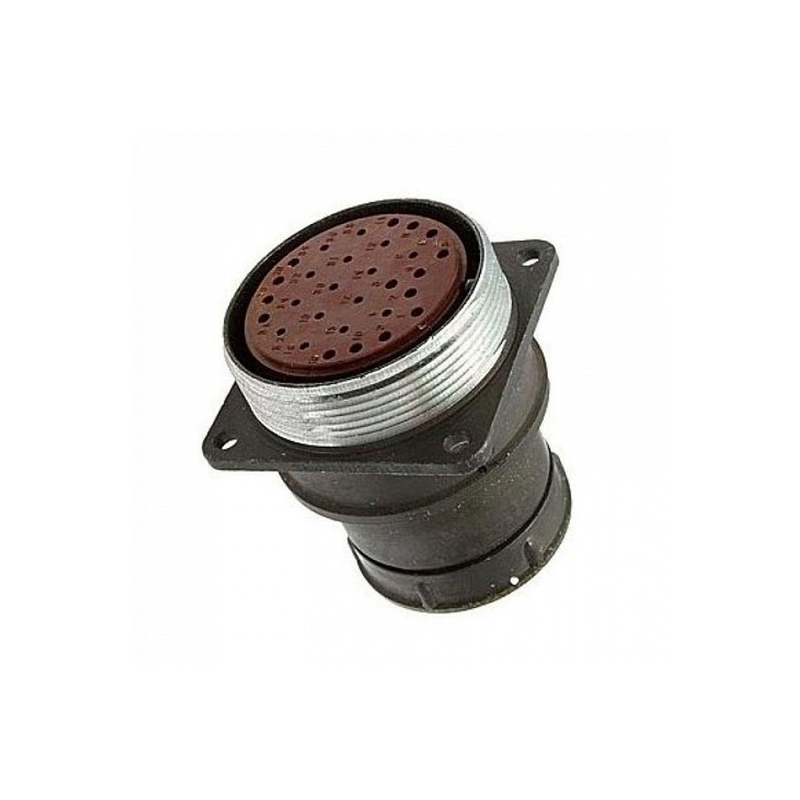

Назначение и область применения

Блочная розетка 2РМ42БПН50Г2В1 относится к серии низкочастотных цилиндрических соединителей 2РМ и предназначена для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Изделие применяется для объемного (приборного) монтажа и устанавливается непосредственно на корпуса оборудования, панели или шасси. Конструктивно розетка рассчитана на сочленение с кабельными вилками или розетками соответствующего типономинала серии 2РМ.

Основные области использования — промышленная электроника, приборостроение, контрольно-измерительное оборудование, автоматизированные системы управления и другая аппаратура, где требуется надежное многоконтактное соединение с защитой от пыли в сочлененном состоянии. Соединитель не является герметичным и предназначен для внутреннего монтажа во всеклиматическом исполнении УХЛ.

Конструктивные особенности и расшифровка обозначения

Маркировка 2РМ42БПН50Г2В1 содержит полную информацию о конструктивном исполнении изделия:

• 2РМ — серия цилиндрических низкочастотных соединителей;
• 42 — диаметр монтажного отверстия 42 мм и диаметр контактов 1 мм;
• БПН — блочный корпус без патрубка, приборная часть;
• 50 — количество контактов 50 штук;
• Г — розетка;
• 2 — сочетание контактов;
• В — серебряное покрытие контактов;
• 1 — теплостойкость до 100 градусов Цельсия.

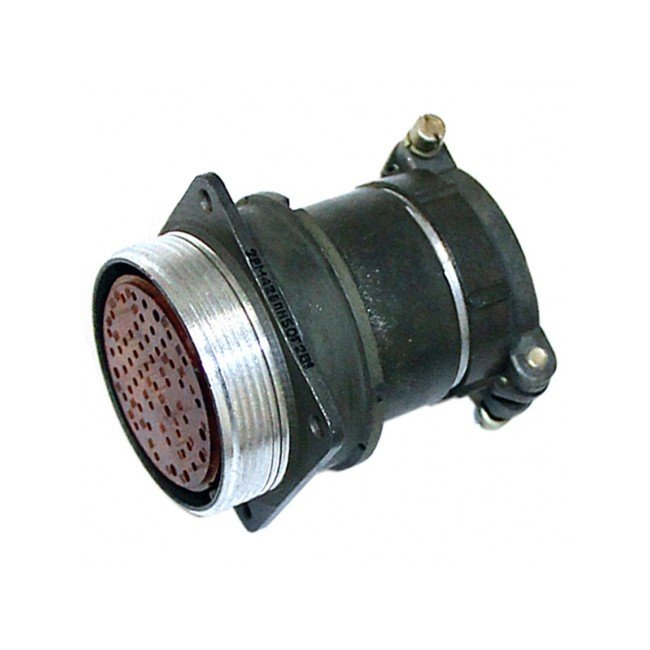

Сочленение розетки с ответной частью — резьбовое, с одношпоночной поляризацией корпусов, что исключает неправильную стыковку. Корпус выполнен в оливково-зеленом цвете, характерном для промышленных соединителей данной серии, с перфорированной изоляционной вставкой. Фиксация на панели осуществляется с помощью монтажных болтов.

Технические характеристики

Электрические параметры розетки обеспечивают стабильную работу в широком диапазоне нагрузок и условий эксплуатации:

• Количество контактов — 50;
• Рабочее напряжение — 560 В переменного тока, 700 В постоянного тока;
• Максимальное испытательное напряжение — 1850 В и 2300 В в нормальных условиях, 350 В и 450 В при пониженном давлении 3 мм ртутного столба;
• Ток на контакт — 4 А, в зависимости от условий может достигать 4,5–9 А;
• Общая токовая нагрузка — до 190 А;
• Сопротивление контакта — от 0,0025 до 0,005 Ом (2–5 мОм);
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях, не менее 1000 МОм при эксплуатационных воздействиях;
• Емкость между контактами — не более 6 пФ;
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия, кратковременно до 200 градусов Цельсия.

Габаритные размеры изделия: D1 равен 42 мм, D2 равен 45 мм, максимальная длина 25 мм, монтажные размеры A — 40 мм, B — 49 мм. Диаметр контактов составляет 1 мм, покрытие контактов — серебро. Производитель допускает также исполнения с золотым или палладиевым покрытием контактов.

Монтаж и эксплуатационные требования

Розетка устанавливается на приборную панель или корпус оборудования через монтажное отверстие диаметром 42 мм и закрепляется штатными крепежными элементами. Блочное исполнение без патрубка предполагает подвод проводников непосредственно к контактным хвостовикам с тыльной стороны панели. При монтаже необходимо учитывать, что соединитель негерметичный, поэтому для наружной установки требуется дополнительная защита от атмосферных осадков.

Изделие рассчитано на длительную эксплуатацию в условиях умеренного и холодного климата. Теплостойкость исполнения (индекс 1 в обозначении) гарантирует сохранение рабочих характеристик при температурах до 100 градусов Цельсия. Резьбовое сочленение обеспечивает надежную фиксацию и защиту контактной зоны от пыли при соединенном состоянии.
