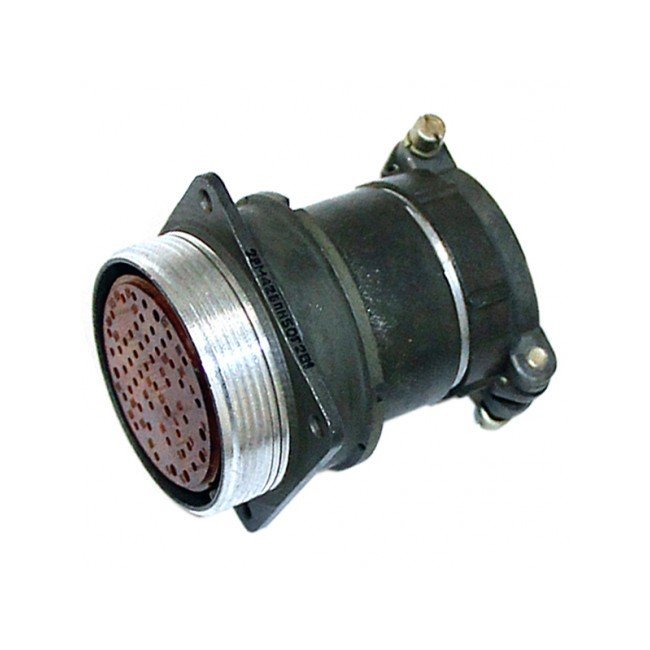

2РМ42БПН50Г2В1 «5» — это цилиндрический негерметичный низкочастотный электрический соединитель (розетка приборная блочного типа) из серии 2РМ, предназначенный для работы в цепях постоянного и переменного тока (частотой до 3 МГц). Он имеет 50 контактов (комбинация диаметров 1 мм и 1,5 мм), блочный корпус с посадочным диаметром 42 мм и применяется в промышленных и приборных системах.

Основные характеристики

Максимальная токовая нагрузка на одиночный контакт: 4 А (диаметр 1 мм) и 8 А (диаметр 1,5 мм), суммарная на соединитель — до 190 А.
Рабочее напряжение — 560 В (постоянный ток) или 700 В (переменный), испытательное — до 2300 В в нормальных условиях.
Сопротивление контактов: не более 5 мОм (1 мм) и 2,5 мОм (1,5 мм); сопротивление изоляции — не менее 5000 МОм.

Габаритные размеры

Диаметр корпуса — 42 мм, длина — 67,5 мм, масса — не более 54 г.
Размеры: D1 — 42 мм, D2 — 45 мм, Lmax — 25 мм, A — 40 мм, B — 49 мм.

Условия эксплуатации

Температурный диапазон: от -60°C до +100°C (теплостойкость 100°C, индекс «1»).
Выдерживает вибрацию (1–5000 Гц, до 490 м/с²), удары (до 5000 м/с²), акустический шум до 170 дБ и пониженное давление до 10^{-12} мм рт. ст.
Срок службы: наработка не менее 5000 часов, сохраняемость — 25 лет; сочленений/расчленений — до 500.

Маркировка и особенности

Расшифровка: 2РМ — серия; 42 — диаметр 42 мм; Б — блочный корпус; П — приборная; Н — негерметичный; 50Г2 — 50 контактов, комбинация Г2; В — серебряное покрытие; 1 — 100°C; «5» — модификация.
Сочленение резьбовое, одношпоночная поляризация, контакты извлекаемые.
