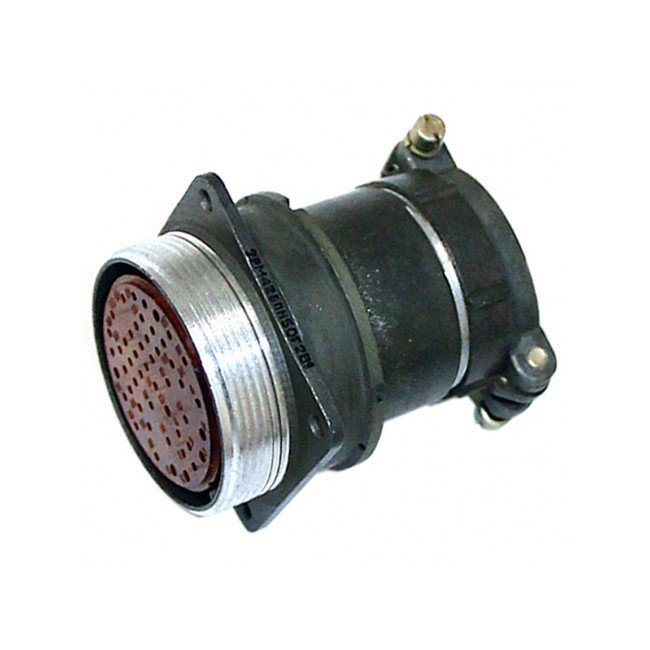

2РМ42БПН50Г2В1 «5» — это приборная блочная розетка цилиндрического соединителя серии 2РМ, предназначенная для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц).

Основные характеристики

Соединитель имеет 50 контактов диаметром 1 мм, блочный корпус (Б), посадочный диаметр 42 мм и негерметичную конструкцию. Максимальное рабочее напряжение достигает 560–700 В, токовая нагрузка на контакт — до 4–9 А в зависимости от диаметра, сопротивление контакта — не более 0,005 Ом (для 1 мм). Сопротивление изоляции — не менее 1000–5000 МОм, электрическая прочность — до 1850–2300 В в нормальных условиях.

Условия эксплуатации

Разъем выдерживает температуры от -60 до +100 °С (теплостойкость до 100 °С по индексу 1), вибрацию до 490–5000 м/с² (1–5000 Гц), удары до 5000 м/с² и линейное ускорение 2000 м/с². Работает при пониженном давлении до 10⁻¹² мм рт. ст. и повышенном до 5 кгс/см², наработка — не менее 5000 часов, срок хранения — 25 лет.

Конструкция и маркировка

Покрытие контактов — серебро (В), сочленение резьбовое с одношпоночной поляризацией, усилие расчленения — до 539,6 Н. Масса — не более 54 г, размеры включают диаметр 42 мм и длину около 67,5 мм. Индекс «5» likely указывает на конкретную модификацию или комплект контактов в данной серии.
