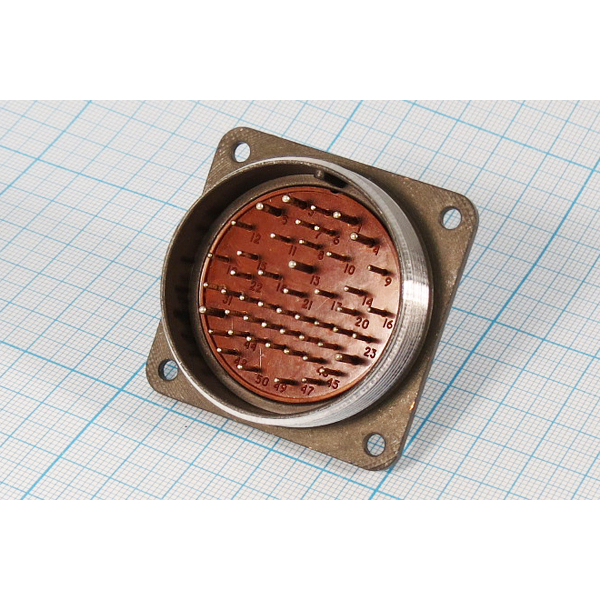

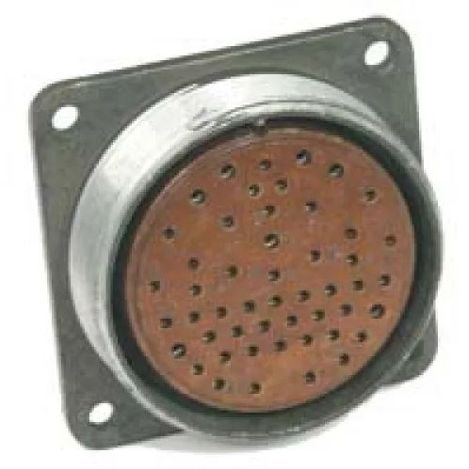

Разъем 2РМ42БПН50Г2В1 относится к серии 2РМ и представляет собой цилиндрический низкочастотный негерметичный соединитель. Он предназначен для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц при напряжении до 700 В.

Основные характеристики

• Тип соединителя : 2РМ.

• Условный размер корпуса : 42 мм.

• Вид корпуса : Блочный (приборный).

• Вид патрубка : Прямой.

• Вид гайки патрубка : Для неэкранированного кабеля.

• Количество контактов : 50.

• Часть соединителя : розетка.

• Сочетание контактов : Контакты диаметром 1 мм и 1,5 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : До 100°С.

Технические параметры

• Максимальная токовая нагрузка на одиночный контакт диаметром 1 мм : 4 А.

• Максимальная токовая нагрузка на одиночный контакт диаметром 1,5 мм : 8 А.

• Суммарная токовая нагрузка на соединитель : До 190 А.

• Максимальное рабочее напряжение : До 560 В или 700 В в зависимости от условий эксплуатации.

• Сопротивление изоляции : Не менее 1000 МОм.

• Рабочая температура : От -60°C до +100°C.

• Сочленение : Резьбовое с одношпоночной поляризацией.

Применение

Эти соединители используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они могут быть установлены как внутри, так и снаружи в зависимости от климатического исполнения.
