2РМ42БПН50Г2В1: надёжный 50-контактный цилиндрический разъём для промышленной аппаратуры

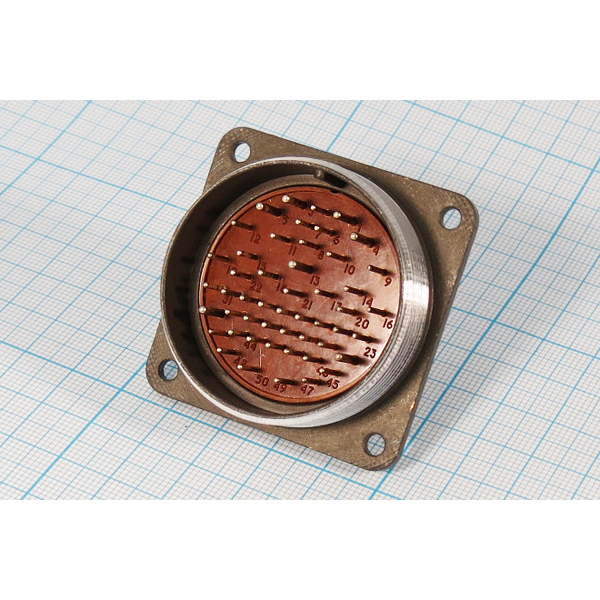

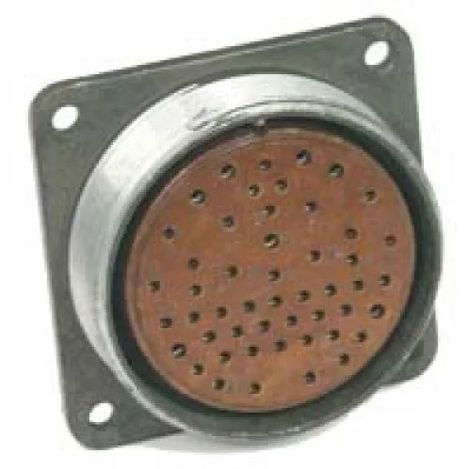

2РМ42БПН50Г2В1 — низкочастотный цилиндрический электрический соединитель серии 2РМ, предназначенный для создания разъёмных соединений в цепях постоянного и переменного тока. Исполнение представляет собой блочную (приборную) розетку с прямым патрубком, гайкой для неэкранированного кабеля и серебрёными контактами. Разъём рассчитан на объёмный монтаж и резьбовую фиксацию в сочленённом положении.

Назначение разъёма 2РМ42БПН50Г2В1

Соединитель применяется в радиоэлектронной, приборостроительной, промышленной и специальной аппаратуре, где требуется передать большое число электрических цепей через компактный и механически прочный интерфейс. В частности, 2РМ42БПН50Г2В1 подходит для внутренних соединений блоков, шкафов управления, измерительных комплексов, систем автоматики, телеметрии и другого оборудования с многожильными кабельными сборками.

Негерметичная конструкция рассчитана на эксплуатацию внутри оборудования либо в защищённых корпусах. Резьбовое сочленение предотвращает самопроизвольное разъединение при вибрациях и механических воздействиях, а также обеспечивает стабильное контактное давление.

Основные характеристики

Характеристики следует сверять с конструкторской документацией на конкретную партию и условия применения, так как параметры серии могут зависеть от сочетания контактных групп, климатического исполнения и технических условий изготовления.

Расшифровка маркировки

Обозначение 2РМ42БПН50Г2В1 содержит основные сведения о конструкции разъёма:

• 2РМ — серия низкочастотных цилиндрических разъёмов.

• 42 — условный размер корпуса.

• Б — блочное, то есть приборное, исполнение корпуса.

• П — прямой патрубок.

• Н — гайка, рассчитанная на неэкранированный кабель.

• 50 — число контактов.

• Г — розеточная часть соединителя.

• 2 — вариант сочетания контактов в изоляторе.

• В1 — исполнение контактной группы с серебряным покрытием.

Для данной модификации указывают комбинацию из 43 контактов диаметром 1 мм и 7 контактов диаметром 1,5 мм. Это позволяет одновременно коммутировать сигнальные линии и цепи с несколько большей токовой нагрузкой в одном разъёме.

Конструктивные преимущества

Корпус разъёма изготовлен из алюминиевого сплава, что обеспечивает механическую прочность при сравнительно небольшой массе. Контактный изолятор выполняет функцию точного позиционирования контактов и поддерживает необходимые изоляционные расстояния между цепями. Серебряное покрытие рабочих поверхностей снижает переходное сопротивление и способствует стабильности электрического соединения.

Ключевые преимущества 2РМ42БПН50Г2В1:

• Передача до 50 электрических цепей через единый компактный разъём.

• Надёжная резьбовая фиксация ответных частей.

• Возможность работы в цепях постоянного и переменного тока.

• Сочетание контактов разных диаметров для распределения сигнальных и силовых линий.

• Устойчивость к широкому диапазону температур от −60 до +100 °C.

• Пригодность для объёмного монтажа проводников пайкой.

• Пылезащита контактной зоны в сочленённом состоянии.

Что учитывать при применении

При проектировании кабельной сборки важно подбирать ответную часть строго по серии, размеру корпуса, схеме расположения и сочетанию контактов. Важно также учитывать назначение каждого контакта, допустимый ток для его диаметра, сечение подключаемого провода и суммарную нагрузку на разъём.

2РМ42БПН50Г2В1 относится к негерметичным соединителям, поэтому его не следует рассматривать как самостоятельное решение для постоянной работы под воздействием влаги, агрессивной среды или прямого попадания пыли без дополнительной защиты аппаратурного корпуса. Для надёжной эксплуатации необходимо соблюдать требования к монтажу, качеству пайки, затяжке резьбового соединения и разгрузке кабеля от механических усилий.

Таким образом, 2РМ42БПН50Г2В1 — это функциональная приборная розетка для высокоплотной коммутации до 50 цепей в промышленной и электронной аппаратуре. Конструкция с прямым патрубком, резьбовой фиксацией и серебрёными контактами делает её практичным решением для многоконтактных соединений, где особенно важны механическая надёжность, электрическая стабильность и удобство обслуживания.
