Назначение

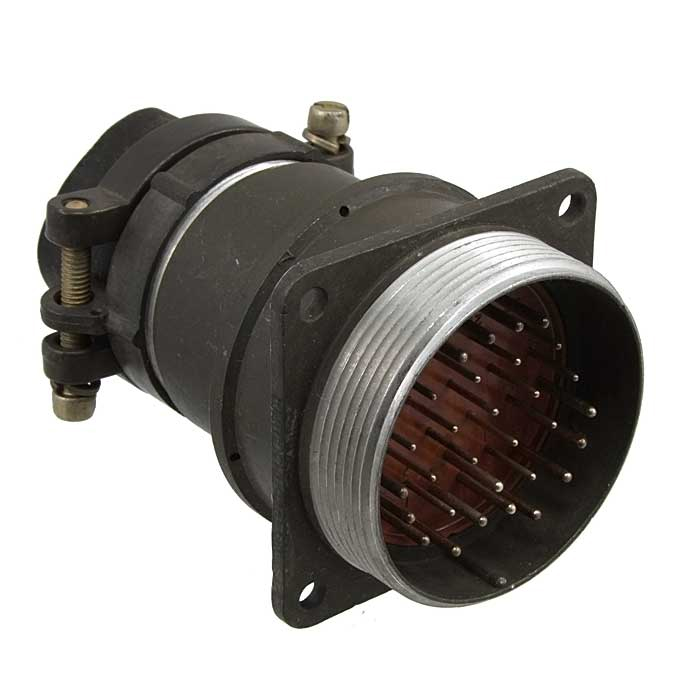

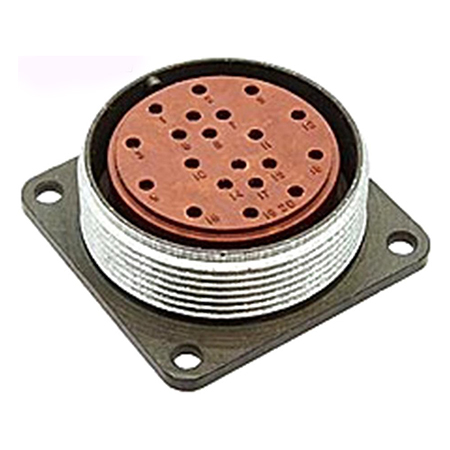

2РМ42БПН30Ш2В1 — блочный цилиндрический электрический разъём (вилка) серии 2РМ. Он предназначен для соединения электрических цепей постоянного и переменного тока частотой до 3 МГц. Изделие относится к категории 2РМ4, артикул 985.

Основное назначение — обеспечение разъёмного электрического соединения в составе блочных и кабельных систем, где требуется цилиндрический многоцелевой соединитель с большим числом контактов. Буквенное обозначение Ш указывает на то, что это вилка.

Расшифровка обозначения и конструкция

Маркировка 2РМ42БПН30Ш2В1 содержит сведения о типе, размере корпуса, исполнении, числе и типе контактов, а также о покрытии. Ниже приведены подтверждённые элементы конструкции.

• 2РМ — цилиндрический многоцелевой соединитель.
• 42 — условный размер корпуса.
• Б — блочное исполнение.
• П — прямой патрубок.
• Н — гайка для неэкранированного кабеля.
• 30 — количество контактов, равное 30.
• Ш — часть соединителя: вилка.
• 2 — сочетание контактов с диаметрами 1 мм и 1,5 мм.
• В — серебряное покрытие контактов.

Контакты цилиндрические. Материал изолятора — карболит. Корпус имеет ширину 49 мм, длину 49 мм и высоту 67,5 мм.

Электрические характеристики

Соединитель рассчитан на работу в цепях постоянного и переменного тока с частотой до 3 МГц. Допустимые электрические нагрузки зависят от диаметра контакта.

• Токовая нагрузка на контакт диаметром 1 мм — до 4,5 А.
• Токовая нагрузка на контакт диаметром 1,5 мм — до 9 А.
• Суммарная токовая нагрузка на соединитель — до 168 А.
• Рабочее напряжение для контактов диаметром 1 мм — 700 В.
• Рабочее напряжение для контактов диаметром 1,5 мм — 560 В.
• Испытательное напряжение для контактов диаметром 1 мм — 2300 В.
• Испытательное напряжение для контактов диаметром 1,5 мм — 1850 В.

Условия эксплуатации

Изделие выполнено во всеклиматическом исполнении В2.1. Оно предназначено для работы в широком диапазоне температур и при воздействии неблагоприятных внешних факторов.

• Рабочая температура — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Допускается смена температуры до плюс 180 градусов Цельсия.
• Влажность — до 98 процентов при температуре плюс 35 градусов Цельсия.
• Пониженное давление — 133,32 × 10-12 Па.
• Повышенное давление — до 506 кПа.
• Стойкость к воздействию влаги, инея, солнечного излучения, озона и плесени.

Применение

Благодаря блочному цилиндрическому исполнению и 30 контактам 2РМ42БПН30Ш2В1 применяется для соединения электрических цепей постоянного и переменного тока частотой до 3 МГц. Вилка устанавливается в составе разъёмного соединения, где требуется передача тока по цепям с указанными параметрами.

Серебряное покрытие контактов указано в маркировке буквой В. Прямой патрубок и гайка для неэкранированного кабеля определяют способ подключения кабельной части. Всеклиматическое исполнение В2.1 позволяет использовать соединитель в условиях повышенной влажности, перепадов давления и температуры, а также при воздействии инея, солнечного излучения, озона и плесени.

В предоставленных данных производитель не указан. Сведения о комплектации, сертификатах и гарантии в карточке товара отсутствуют.
