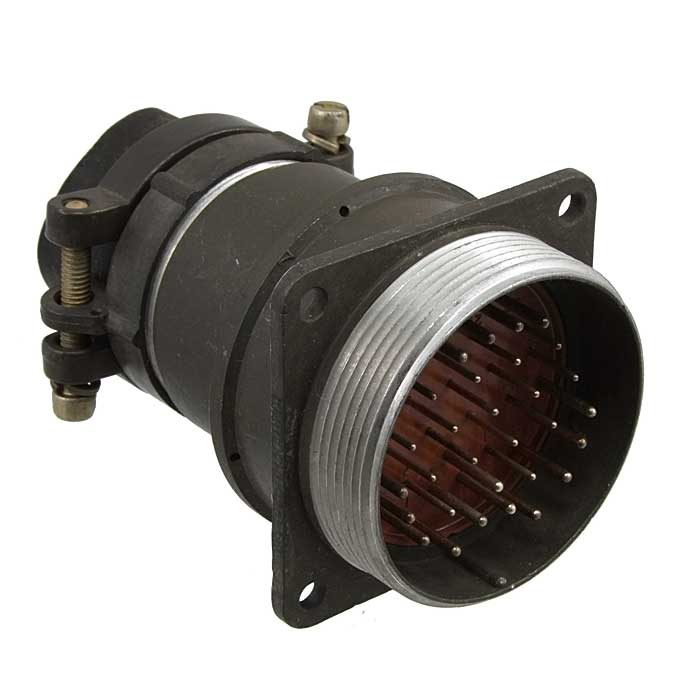

Назначение соединителя 2РМ42БПН30Ш2В1

Соединитель 2РМ42БПН30Ш2В1 представляет собой цилиндрический низкочастотный негерметичный разъем, предназначенный для объемного монтажа с резьбовой фиксацией. Изделие применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В. Разъем относится к типу 2РМ и предназначен для работы в составе узлов и блоков радиоэлектронной аппаратуры специального и общего назначения.

Конструктивные особенности

Соединитель выполнен в блочном (приборном) исполнении с прямым патрубком. Гайка патрубка предназначена для неэкранированного кабеля, что определяет область его применения при внутреннем монтаже. Условный размер корпуса — 42. Данная часть соединителя является вилкой.

Контакты изготовлены с покрытием из серебра и имеют диаметры 1 мм и 1,5 мм. Общее количество контактов — 30. Такое сочетание контактов позволяет коммутировать цепи с различной токовой нагрузкой в пределах одного разъема.

Климатическое исполнение — УХЛ2.1 по ГОСТ 15150-69. Теплостойкость изделия составляет +100 градусов Цельсия, рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия. Конструкция является негерметичной.

Технические характеристики

• Тип соединителя: 2РМ
• Условный размер корпуса: 42
• Вид корпуса: блочный (приборный)
• Вид патрубка: прямой
• Вид гайки патрубка: для неэкранированного кабеля
• Количество контактов: 30
• Часть соединителя: вилка
• Сочетание контактов: диаметром 1 мм и 1,5 мм
• Покрытие контактов: серебро
• Теплостойкость: плюс 100 градусов Цельсия
• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия

Электрические параметры

Токовая нагрузка на одиночный контакт диаметром 1 мм составляет 4,5 А, на одиночный контакт диаметром 1,5 мм — 9 А. Максимальная суммарная нагрузка на соединитель достигает 168 А. Электрическая прочность изоляции при максимальном рабочем напряжении 700 В обеспечивается на уровне 2300 В.

Усилие расчленения соединителя — не более 343,4 Н. Резьбовая фиксация обеспечивает надежное механическое соединение частей разъема при эксплуатации.

Применение

Соединители типа 2РМ используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Модель 2РМ42БПН30Ш2В1 подходит для внутреннего монтажа и может работать с экранированными или неэкранированными кабелями. Блочное исполнение и прямой патрубок делают данный разъем удобным для установки на приборных панелях и в составе блоков, где требуется объемный монтаж.

Благодаря широкому диапазону рабочих температур и климатическому исполнению УХЛ2.1 соединитель применим в аппаратуре, эксплуатируемой в различных климатических зонах. Сочетание контактов разного диаметра позволяет использовать разъем как для сигнальных цепей, так и для цепей с повышенной токовой нагрузкой.

Комплектация и маркировка

Поставка осуществляется в соответствии с артикулом 983. Изделие относится к категории 2РМ4. Производитель в предоставленных данных не указан. Сведения о комплектации, гарантии, стране производства и сертификатах в исходных данных отсутствуют.
