Назначение соединителя

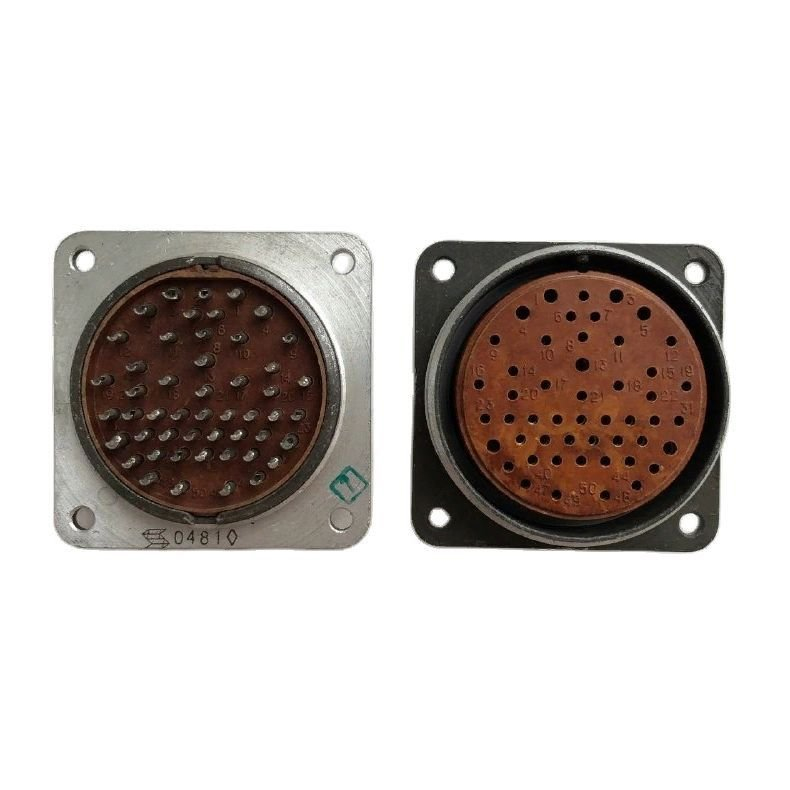

Соединитель 2РМ42БПН30Ш2А1 — это блочная вилка из серии 2РМ, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие относится к низкочастотным цилиндрическим негерметичным соединителям. Артикул позиции — 982, категория — 2РМ4. Производитель в предоставленных данных не указан.

Основное назначение — коммутация электрических цепей в составе блоков, приборов и кабельных сборок, где требуется разъёмное соединение с числом контактов 30. Конструкция выполнена в блочном корпусе, что определяет область применения как часть блочной аппаратуры. Соединитель рассчитан на эксплуатацию при относительной влажности до 98 процентов и теплостойкости до 100 градусов Цельсия.

Условное обозначение и конструкция

Маркировка 2РМ42БПН30Ш2А1 расшифровывается по элементам. Ниже приведены подтверждённые значения из описания товара.

• 2РМ — тип соединителя, низкочастотный цилиндрический негерметичный.
• 42 — условный размер корпуса; диаметр посадочного отверстия составляет 42 мм.
• Б — блочный тип корпуса.
• П — прямой тип патрубка.
• Н — гайка патрубка для неэкранированного кабеля.
• 30 — количество контактов.
• Ш — вилка.
• 2 — обозначение сочетания контактов диаметром 1 мм и 1,5 мм.
• А — золотое покрытие контактов.
• 1 — признак теплостойкости.

Корпус имеет блочное исполнение. Диаметр корпуса указан как 45 мм, максимальная длина — 25 мм. Контакты выполнены с диаметрами 1 мм и 1,5 мм. Покрытие контактов — золото, обозначенное символом А.

Технические характеристики

Электрические параметры

• Максимальное рабочее напряжение — 560 В; в отдельных приведённых данных упоминается значение до 700 В.
• Токовая нагрузка на контакт диаметром 1 мм — до 4,5 А.
• Токовая нагрузка на контакт диаметром 1,5 мм — до 9 А.
• Максимальная суммарная нагрузка на соединитель — 168 А.
• Сопротивление контакта — 0,005 Ом или 0,0025 Ом.
• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм; в другом приведённом значении — не менее 1000 МОм.

Механические и климатические параметры

• Количество сочленений-расчленений — до 500.
• Минимальная наработка — 1000 часов; в отдельных данных указано 5000 часов.
• Срок сохраняемости — 15 лет; в отдельных данных указано 25 лет.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Теплостойкость — 100 градусов Цельсия.
• Относительная влажность — до 98 процентов.
• Рабочая частота — до 3 МГц.

Применение и особенности эксплуатации

Соединитель применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он может использоваться как блочная вилка для подключения кабеля с неэкранированным исполнением, поскольку в обозначении указана гайка патрубка для неэкранированного кабеля. Наличие 30 контактов и сочетание контактов двух диаметров позволяют коммутировать цепи с разной токовой нагрузкой в пределах указанных значений.

При эксплуатации следует учитывать негерметичное исполнение. Соединитель сохраняет работоспособность при относительной влажности до 98 процентов и температуре до плюс 100 градусов Цельсия. Ресурс по сочленениям составляет до 500 циклов, минимальная наработка — 1000 часов. Для цепей с большим током предназначены контакты диаметром 1,5 мм с нагрузкой до 9 А, для менее нагруженных цепей — контакты диаметром 1 мм с нагрузкой до 4,5 А. Суммарная нагрузка на соединитель не должна превышать 168 А.

Таким образом, 2РМ42БПН30Ш2А1 представляет собой блочную вилку серии 2РМ с 30 контактами, золотым покрытием контактной части и рабочим напряжением до 560 В. Изделие предназначено для стационарной и подвижной аппаратуры, где требуется надёжное разъёмное соединение электрических цепей в указанных климатических и электрических условиях. Комплектация, страна производства и сведения о производителе в предоставленных данных не указаны.
