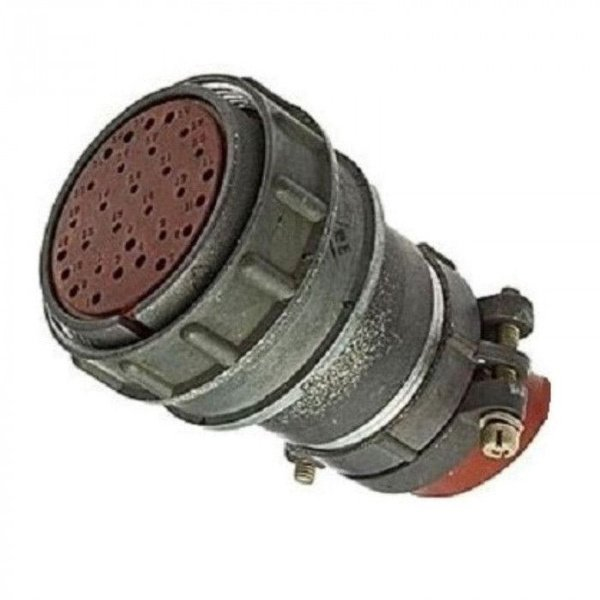

2РМ42БПН30Г2В1

Цена:

800 ₽

Технические характеристики

2РМ42БПН30Г2В1

2РМ42БПН30Г2В1 — это блочная розетка цилиндрического типа из серии низкочастотных электрических соединителей 2РМ, предназначенная для работы в цепях постоянного и переменного тока (частотой до 3 МГц).

Основные характеристики

Соединитель имеет 30 контактов с диаметрами 1 мм (максимальный ток 4,5 А) и 1,5 мм (максимальный ток 9 А), суммарная токовая нагрузка — до 168 А. +1
Рабочее напряжение достигает 560–700 В, сопротивление контактов — не более 5 мОм (для 1 мм) и 2,5 мОм (для 1,5 мм), емкость между контактами — до 6 пФ. +1
Габаритные размеры: диаметр 42 мм, длина 67,5 мм, масса — не более 127 г.

Условия эксплуатации

Работает при температурах от -60°C до +100°C, выдерживает вибрацию (1–5000 Гц, до 490 м/с²), удары (до 5000 м/с²) и пониженное давление до 133,32·10^{-12} Па. +1
Срок службы: наработка не менее 1000 часов, до 500 сочленений-расчленений, сохраняемость — 15 лет.
Сочленение резьбовое с одношпоночной поляризацией, подходит для объемного монтажа.

Назначение

Используется в различных отраслях электроники для надежного соединения электрических цепей, включая приборы и оборудование.

Описание

Назначение соединителя 2РМ42БПН30Г2В1

2РМ42БПН30Г2В1 — это блочная розетка цилиндрического типа из серии низкочастотных электрических соединителей 2РМ. Изделие предназначено для работы в цепях постоянного и переменного тока с частотой до 3 МГц. Розетка применяется для надёжного соединения электрических цепей в различных отраслях электроники, включая приборы и оборудование. Конструкция рассчитана на объёмный монтаж, что делает её удобной для установки в блоках и корпусах радиоэлектронной аппаратуры.

Соединитель относится к категории 2РМ4 и выпускается под артикулом 981. Производитель в предоставленных данных не указан.

Основные технические характеристики

Розетка оснащена 30 контактами двух типов диаметров. Контакты диаметром 1 мм рассчитаны на максимальный ток 4,5 А, контакты диаметром 1,5 мм — на максимальный ток 9 А. Суммарная токовая нагрузка по всем контактам достигает 168 А.

Рабочее напряжение соединителя составляет от 560 до 700 В. Сопротивление контактов не превышает 5 мОм для контактов диаметром 1 мм и 2,5 мОм для контактов диаметром 1,5 мм. Ёмкость между контактами — до 6 пФ.

Число контактов: 30
Диаметр контактов: 1 мм и 1,5 мм
Максимальный ток на контакт: 4,5 А и 9 А соответственно
Суммарная токовая нагрузка: до 168 А
Рабочее напряжение: 560–700 В
Сопротивление контактов: не более 5 мОм и 2,5 мОм
Ёмкость между контактами: до 6 пФ
Частота рабочих цепей: до 3 МГц

Габариты и масса

Диаметр соединителя составляет 42 мм, длина — 67,5 мм. Масса изделия — не более 127 г. Такие размеры обеспечивают компактность при сохранении достаточного количества контактов для коммутации сложных цепей.

Условия эксплуатации и надёжность

Соединитель сохраняет работоспособность в широком диапазоне температур — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Изделие устойчиво к воздействию вибрации в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате, а также к ударам с ускорением до 5000 метров на секунду в квадрате. Работа возможна при пониженном давлении вплоть до 133,32 умноженного на 10 в минус двенадцатой степени Паскаля.

Показатели надёжности подтверждаются следующими данными:

Наработка — не менее 1000 часов.
Количество сочленений-расчленений — до 500 циклов.
Сохраняемость — 15 лет.

Конструктивные особенности и применение

Сочленение розетки резьбовое, с одношпоночной поляризацией. Такое исполнение исключает неправильное подключение и обеспечивает стабильный электрический контакт при вибрационных и ударных нагрузках. Розетка блочного типа удобна для объёмного монтажа, то есть для установки внутри корпусов приборов и блоков, где важны компактность и надёжность соединения.

Благодаря сочетанию большого числа контактов, широкого диапазона рабочих температур и устойчивости к механическим воздействиям, соединитель 2РМ42БПН30Г2В1 подходит для использования в приборах и оборудовании различного назначения, где требуется надёжная коммутация электрических цепей постоянного и переменного тока.
