Назначение соединителя 2РМ42БПН30Г2В1

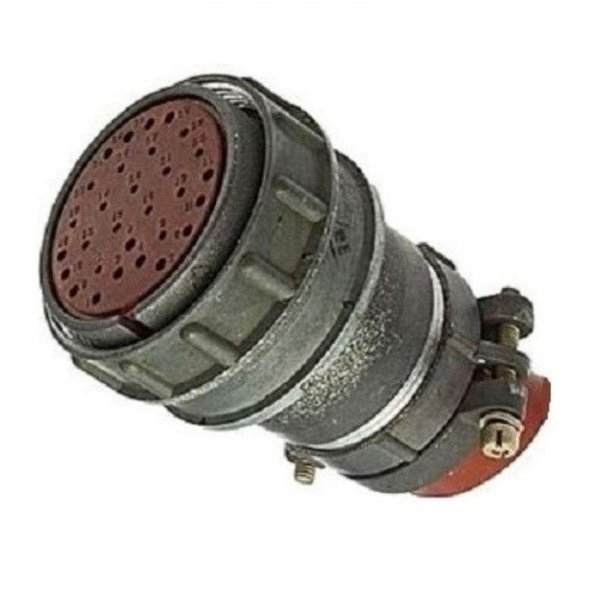

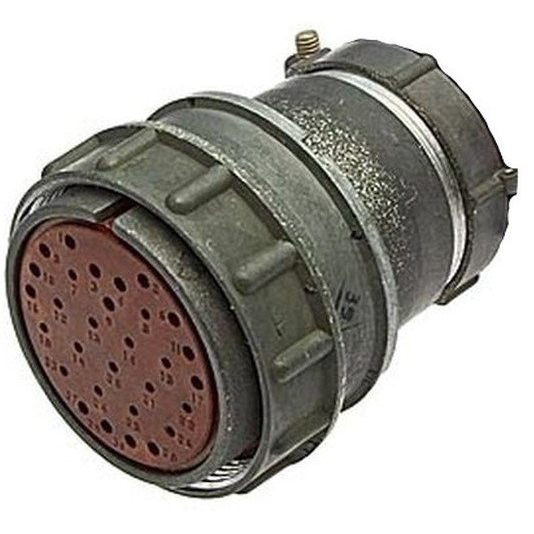

Соединитель 2РМ42БПН30Г2В1 представляет собой цилиндрический низкочастотный негерметичный разъём, предназначенный для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 700 В. Изделие применяется для электрического соединения и коммутации цепей в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.

Конструктивно разъём состоит из двух частей — вилки и розетки, которые могут быть как блочными (приборными), так и кабельными. Исполнение данного соединителя — блочное (приборное), с прямым патрубком и гайкой для неэкранированного патрубка. Климатическое исполнение УХЛ2.1 по ГОСТ 15150-69 определяет область применения изделия в умеренном и холодном климате.

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные для данной модели соединителя.

• Тип соединителя: негерметичный, климатическое исполнение УХЛ2.1 по ГОСТ 15150-69.
• Условный размер корпуса: 42 миллиметра.
• Вид корпуса: блочный (приборный).
• Вид патрубка: прямой.
• Вид гайки патрубка: для неэкранированного патрубка.
• Количество контактов: 30.
• Покрытие контактов: серебро.
• Диаметры контактов: 1 миллиметр и 1,5 миллиметра.
• Теплостойкость: до 100 градусов Цельсия.
• Сочленение: резьбовое с одношпоночной поляризацией.
• Максимальная токовая нагрузка на одиночный контакт: 4,5 ампера для контакта диаметром 1 миллиметр, 9 ампер для контакта диаметром 1,5 миллиметра.
• Суммарная токовая нагрузка: до 168 ампер.
• Максимальное рабочее напряжение: 560 вольт и 700 вольт.
• Габаритные размеры: диаметр 42 миллиметра, длина 67,5 миллиметра.
• Масса: не более 127 граммов.

Условия эксплуатации

Соединитель рассчитан на эксплуатацию в диапазоне температур от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Допускается воздействие синусоидальной вибрации в диапазоне от 1 герца до 5000 герц с амплитудой ускорения 490 метров на секунду в квадрате.

Изделие выдерживает механический удар с пиковым ударным ускорением до 5000 метров на секунду в квадрате для одиночного действия. Совокупность этих параметров позволяет применять разъём в составе аппаратуры, работающей в условиях повышенных вибрационных и ударных нагрузок.

Применение и конструктивные особенности

Соединитель 2РМ42БПН30Г2В1 востребован при построении электрических соединений внутри блоков и узлов радиоэлектронной аппаратуры. Блочное (приборное) исполнение корпуса предполагает монтаж на приборной панели или в составе блока, а прямой патрубок с гайкой для неэкранированного кабеля обеспечивает ввод проводников без экранирующей оплётки.

Резьбовое сочленение с одношпоночной поляризацией исключает неправильное подключение ответных частей и обеспечивает надёжную фиксацию вилки и розетки. Тридцать контактов с серебряным покрытием и двумя типоразмерами — 1 миллиметр и 1,5 миллиметра — позволяют коммутировать цепи с различной токовой нагрузкой в пределах одного соединителя.

Благодаря суммарной токовой нагрузке до 168 ампер и рабочему напряжению до 560 и 700 вольт изделие применимо в силовых и сигнальных цепях постоянного и переменного тока частотой до 3 мегагерц. Негерметичное исполнение и климатическое исполнение УХЛ2.1 определяют допустимые условия среды при эксплуатации в умеренном и холодном климате.
