Назначение соединителя

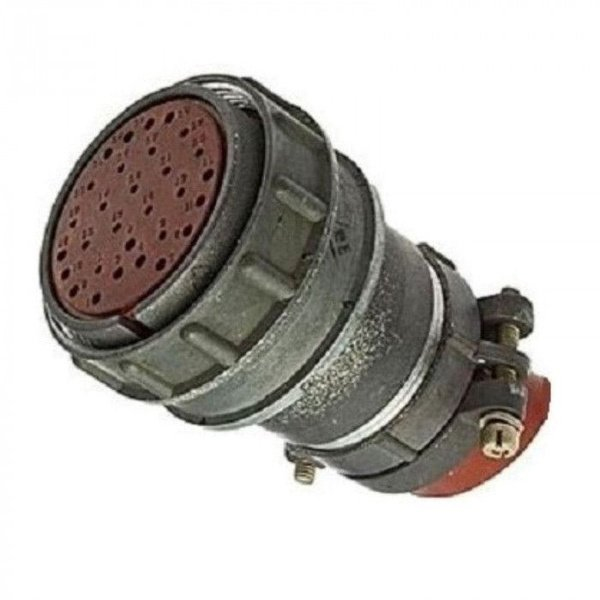

Соединитель 2РМ42БПН30Г2В1 представляет собой блочную розетку негерметичного исполнения, предназначенную для коммутации электрических цепей постоянного и переменного тока. Изделие применяется в узлах и блоках радиоэлектронной аппаратуры как общего, так и специального назначения. Конструкция ориентирована на эксплуатацию в условиях повышенных механических нагрузок, поэтому соединитель востребован в составе оборудования, работающего при вибрации и ударах.

Технические характеристики

Основные параметры изделия определяют его применимость в силовых и сигнальных цепях. Условный размер корпуса составляет 42 мм, число контактов — 30. Покрытие контактов выполнено серебром, в отдельных исполнениях возможно золочение.

• Максимальная токовая нагрузка на одиночный контакт диаметром 1 мм — до 4,5 А.
• Максимальная токовая нагрузка на одиночный контакт диаметром 1,5 мм — до 9 А.
• Максимальная суммарная токовая нагрузка — до 168 А.
• Максимальное рабочее напряжение — 560 В, для некоторых условий эксплуатации — до 700 В.
• Сопротивление контактов диаметром 1 мм — не более 5 мОм, диаметром 1,5 мм — не более 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.

Условия эксплуатации

Диапазон рабочих температур составляет от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Соединитель рассчитан на воздействие синусоидальной вибрации с частотой от 1 Гц до 5000 Гц и амплитудой ускорения до 490 метров на секунду в квадрате. Допустимое пиковое ударное ускорение достигает 5000 метров на секунду в квадрате.

Конструкция и монтаж

Изделие состоит из двух частей — вилки и розетки. Сочленение выполняется резьбовым способом, что обеспечивает надёжность и механическую стойкость соединения. Монтаж допускается как с экранированными, так и с неэкранированными кабелями.

Гарантийные условия

Гарантийный срок хранения соединителей составляет 15 лет с момента изготовления. Минимальная наработка — не менее 1000 часов. Артикул изделия — 979, категория — 2РМ4.
