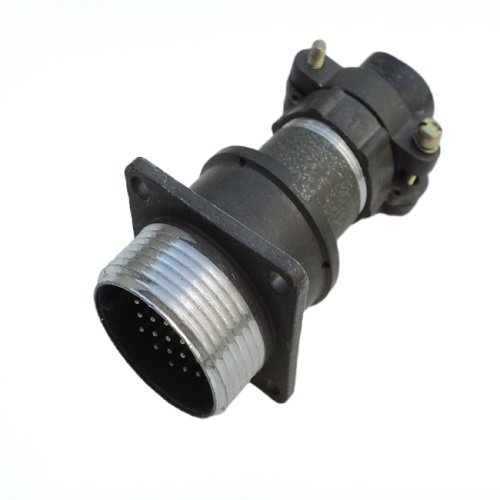

2РМ42БПН30Ш2А1 — это цилиндрический низкочастотный негерметичный разъём российского производства из серии 2РМ, предназначенный для работы в электрических цепях постоянного и переменного тока (до 3 МГц). Он используется для объёмного монтажа в приборах и оборудовании, где требуется надёжное соединение контактов.​

Основные характеристики

Разъём имеет 30 контактов диаметром 1 мм с токовой нагрузкой до 4,5 А на контакт и рабочим напряжением до 1850 В (в зависимости от диаметра). Сопротивление контактов не превышает 5 мОм, ёмкость между ними — до 6 пФ, а сопротивление изоляции — не менее 5000 МОм.

Усилие расчленения гнезд составляет 0,5 Н, срок службы — 15 лет с наработкой 5000 часов и 500 циклами соединений-расчленений. Климатическое исполнение УХЛ2.1 позволяет работать при температурах от -60 до +100 °С.

Конструктивные особенности

Соединение резьбовое с одношпоночной поляризацией корпусов, длина патрубка — 67,5 мм, масса — до 54 г. Контакты имеют золотое покрытие (индекс А) и теплостойкость до +100 °С (индекс 1).​

Условия эксплуатации

Разъём выдерживает вибрацию (до 490 м/с², 50 Гц — 10 кГц, 170 дБ), механические удары (до 5000 м/с²), линейное ускорение 2000 м/с² и давление от 10⁻¹² мм рт. ст. до 5 кгс/см².​
