Назначение соединителя 2РМ42БПЭ50Ш2В1

2РМ42БПЭ50Ш2В1 — цилиндрический низкочастотный негерметичный соединитель объемного монтажа с резьбовой фиксацией сочлененного положения. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц и напряжением до 700 В. Соединитель применяется для коммутации электрических цепей в составе блоков, приборов и кабельных сборок, где требуется механически прочное и поляризованное сочленение.

Расшифровка условного обозначения

Маркировка 2РМ42БПЭ50Ш2В1 построена по стандартной схеме и содержит полную информацию о конструкции и исполнении изделия.

• 2РМ — тип соединителя;
• 42 — условный размер корпуса;
• Б — блочный тип корпуса;
• П — прямой вид патрубка;
• Э — исполнение для экранированного патрубка, вид гайки патрубка;
• 50 — количество контактов;
• Ш — вилка;
• 2 — сочетание контактов;
• В — серебряное покрытие контактов;
• 1 — теплостойкость 100 градусов Цельсия.

Конструкция и особенности

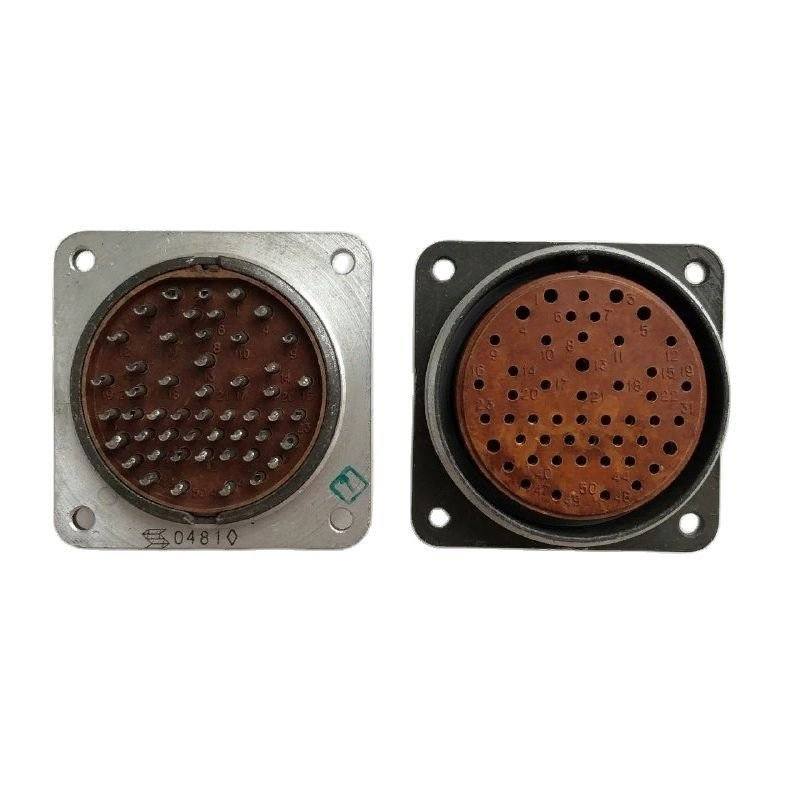

Соединитель состоит из двух частей: вилки и розетки. Части могут быть как блочными (приборными), так и кабельными. Блочная часть изготавливается без патрубков или с прямыми патрубками, кабельная часть — без патрубков, с прямыми или угловыми патрубками. Сочленение соединителей резьбовое, поляризация корпусов одношпоночная, что исключает неправильное подключение. Контакты имеют серебряное покрытие, монтаж выполняется методом пайки.

Технические характеристики

Ниже приведены подтвержденные электрические и массогабаритные параметры изделия.

• Максимальная токовая нагрузка на одиночный контакт диаметром 1 мм — 4 А;
• Максимальная токовая нагрузка на одиночный контакт диаметром 1,5 мм — 8 А;
• Максимальная суммарная токовая нагрузка на соединитель — 190 А;
• Диаметры контактов — 1 мм и 1,5 мм;
• Максимальное рабочее напряжение — 560 В и 700 В;
• Диаметр — 42 мм;
• Длина — 59 мм;
• Масса — не более 37 г;
• Сопротивление контакта — 0,005 Ом и 0,0025 Ом.

Условия эксплуатации

Соединитель рассчитан на работу в жестких условиях и сохраняет работоспособность при следующих воздействиях.

• Допустимая синусоидальная вибрация в диапазоне частот от 1 Гц до 5000 Гц с амплитудой ускорения 490 метров на секунду в квадрате;
• Акустический шум в диапазоне частот от 50 Гц до 10 000 Гц с уровнем звукового давления 170 дБ;
• Механический удар многократного действия с пиковым ударным ускорением 1000 метров на секунду в квадрате и длительностью действия от 1 мс до 3 мс;
• Механический удар одиночного действия с пиковым ударным ускорением 5000 метров на секунду в квадрате и длительностью действия от 0,1 мс до 2 мс;
• Линейное ускорение — 2000 метров на секунду в квадрате;
• Атмосферное пониженное давление: рабочее — 133,32 паскаля, предельное — 1,2 паскаля;
• Повышенное рабочее давление — 50,6 паскаля;
• Температура среды — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия;
• Смена температур — от плюс 180 градусов Цельсия до минус 60 градусов Цельсия;
• Повышенная относительная влажность при температуре плюс 25 градусов Цельсия — 98 процентов.

Применение

Соединитель 2РМ42БПЭ50Ш2В1 применяется в электрических цепях постоянного и переменного тока частотой до 3 МГц и напряжением до 700 В. Блочное исполнение корпуса с прямым патрубком позволяет устанавливать изделие непосредственно на приборы и блоки, а резьбовое сочленение с одношпоночной поляризацией обеспечивает надежное и однозначное соединение. Благодаря теплостойкости 100 градусов Цельсия и стойкости к вибрации, ударам и широкому диапазону температур соединитель подходит для эксплуатации в составе ответственной аппаратуры.
