Назначение и область применения

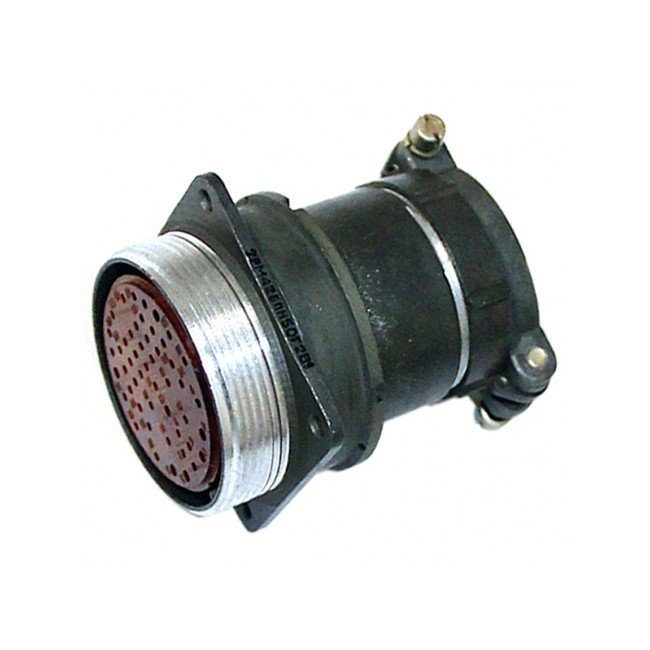

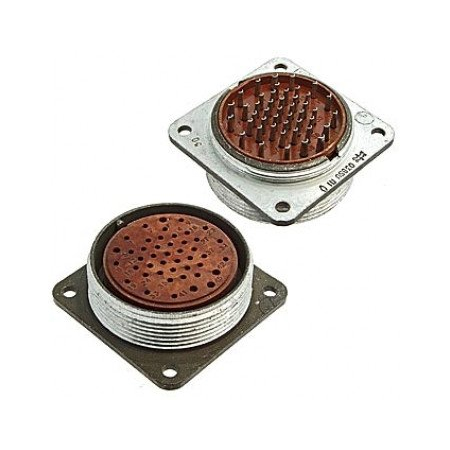

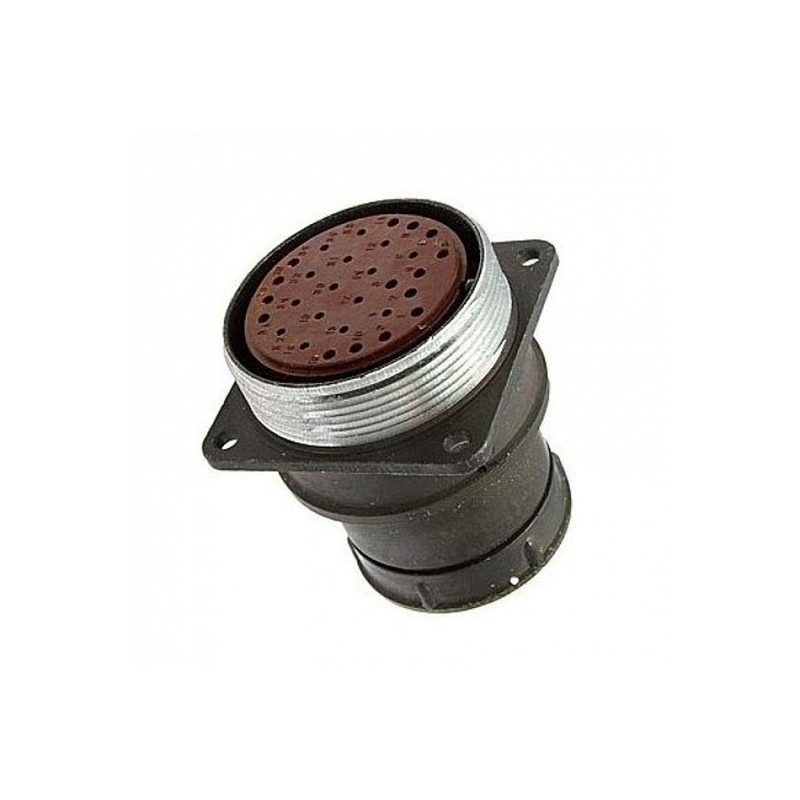

2РМ42БПЭ50Г2В1 — это розетка блочная (приборная) из серии российских круглых разъёмов типа 2РМ, предназначенная для соединения многожильных кабельных линий с электронными приборами и блоками в условиях объемного монтажа. Изделие используется в электрических цепях постоянного и переменного тока с частотой до 3 МГц, включая радиоэлектронную и промышленную аппаратуру.

Разъём рассчитан на применение в аппаратуре военной, промышленной и измерительной техники, где требуется надёжное многоконтактное соединение с высокой плотностью упаковки контактов. Блочное исполнение позволяет монтировать розетку непосредственно на панель прибора или блока, обеспечивая удобный доступ для подключения ответной вилки.

Конструктивные особенности

Розетка выполнена как блочный приборный разъём с прямым патрубком и экранированной резьбовой гайкой. Такая конструкция обеспечивает всеклиматическое исполнение и надёжный монтаж на панели. Сочленение с вилкой — резьбовое, с одношпоночной поляризацией корпусов, что гарантирует правильную ориентацию и устойчивое соединение.

Буквы «БПЭ» в обозначении указывают на блочную приборную розетку с экранированной гайкой. Это особенно важно при использовании экранированных кабелей и работе в условиях электромагнитных помех — экранирование снижает влияние внешних наводок и повышает помехозащищённость соединения.

Электрические параметры

• Количество контактов: 50, с возможностью комбинирования диаметров 1 мм и 1,5 мм в зависимости от схемы подключения
• Максимальный ток на контакт диаметром 1 мм: до 4 А
• Максимальный ток на контакт диаметром 1,5 мм: до 8 А
• Суммарная допустимая токовая нагрузка на соединитель: до 190 А
• Рабочее напряжение: до 560 В или 700 В постоянного тока
• Испытательное напряжение: постоянное или амплитудное переменное до 2 кВ
• Сопротивление изоляции в нормальных условиях: не менее 5000 МОм
• Ёмкость между контактами: не более 6 пФ

Материалы и изоляция

Изолятор розетки выполнен из карболита или другого термостойкого компаунда, что обеспечивает стабильные диэлектрические характеристики в широком диапазоне температур. Контакты изготавливаются с серебряными или золотыми покрытиями, благодаря чему достигается низкое переходное сопротивление и высокая устойчивость к окислению даже при длительной эксплуатации.

Применение благородных металлов в покрытии контактов особенно важно для цепей с малыми токами и напряжениями, где любые переходные сопротивления могут искажать сигнал или приводить к сбоям в работе аппаратуры.

Климатические и механические условия эксплуатации

Рабочий диапазон температур среды составляет примерно от −60 °C до +100 °C для исполнения с индексом «1». Для более теплостойких модификаций допустима эксплуатация при температурах до +200 °C. Разъём устойчив к вибрациям с частотой до 1000 Гц при ускорении до примерно 490 м/с², а также к одиночным ударам, что допускает монтаж в условиях повышенных вибрационных и ударных нагрузок.

Всеклиматическое исполнение позволяет применять розетку в аппаратуре, работающей на открытом воздухе, в неотапливаемых помещениях и в составе подвижных объектов, где перепады температур и механические воздействия являются нормой.

Монтаж и совместимость

Розетка монтируется на панель прибора или блока с помощью резьбового крепления. Ответная часть — вилка серии 2РМ с соответствующим количеством контактов и типом корпуса. Одношпоночная поляризация исключает неправильное сочленение и повреждение контактов при подключении.

Прямой патрубок упрощает подвод кабеля и обеспечивает удобный доступ к контактам при монтаже и обслуживании. Артикул изделия — 70073, категория — 2РМ4.
