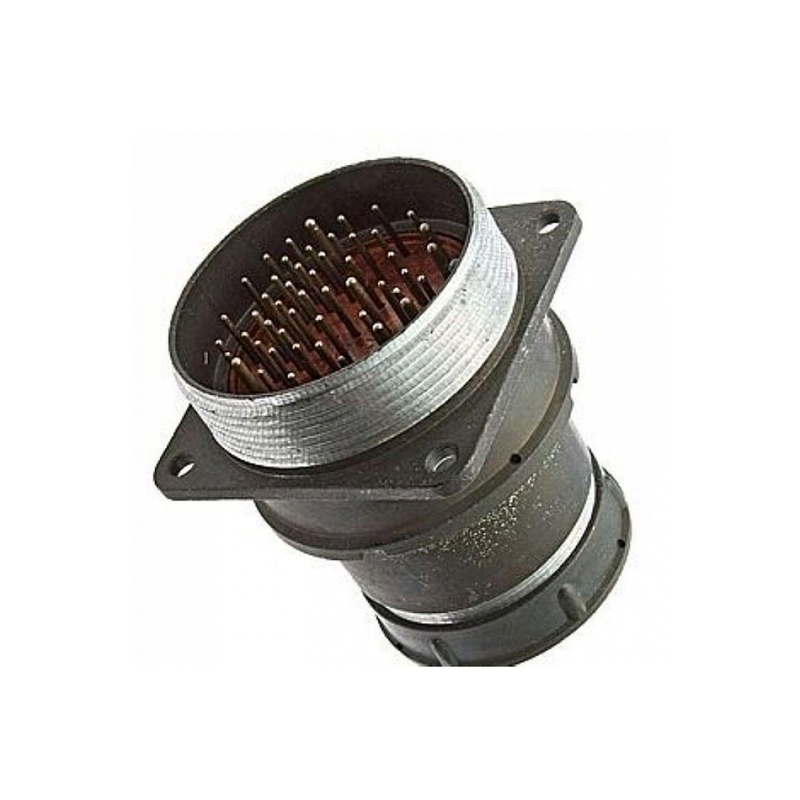

Соединитель 2РМ42БПЭ50Г2В1 «5» относится к ряду низкочастотных цилиндрических разъёмов серии 2РМ, предназначенных для объёмного монтажа в приборных и кабельных цепях. Он используется в электро‑ и радиотехнической аппаратуре, в том числе в условиях широкого диапазона температур и вибрационных нагрузок.

Что означает обозначение

• 2РМ — серия низкочастотных цилиндрических соединителей.

• 42 — условный диаметр корпуса (габарит 42 мм).

• Б — тип корпуса: блочный (приборный).

• ПЭ — разъём с прямым патрубком и экранирующей гайкой (для экранированного кабеля).

• 50 — число контактов (50 контактов).

• Г2В — тип контактной системы и исполнение (Г2 — группа контактов различного диаметра, В — серебряное покрытие контактов).

• 1 («5» в обозначении) обычно указывает на вариант/модификацию соединителя в ряду типоразмера; конкретная логика «5» может зависеть от внутренней системы классификации завода‑изготовителя.

Основные технические особенности

• Электрический соединитель низкочастотный, негерметичный, с резьбовой фиксацией и одношпоночной поляризацией корпусов.

• Работает в цепях постоянного и переменного тока с частотой до нескольких МГц (обычно до 3 МГц).

• Контакты выполнены диаметром 1 мм и 1,5 мм, сопротивление контактов не превышает десятков миллиом, что обеспечивает низкие потери и высокую надёжность соединения.

• Емкость между соседними контактами не более 6 пФ, сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

Режимы работы и эксплуатации

• Диапазон рабочих температур, как правило, от минус 60 °C до плюс 100 °С, возможно кратковременное повышение температуры при смене режимов.

• Соединитель устойчив к вибрациям (синусоидальная вибрация в диапазоне 1–5000 Гц с амплитуатой порядка единиц g), а также к ударным и акустическим воздействиям, что позволяет применять его в авиационной, транспортной и промышленной аппаратуре.

• Минимальная наработка и ресурс рассчитаны на сотни сочленений‑расчленений (обычно порядка 500 циклов), срок сохраняемости — до 15–25 лет в зависимости от конкретного исполнения.

Конструкция и применение

• Корпус блочный, с прямым патрубком и экранирующей гайкой, что удобно для подключения экранированного кабеля и обеспечивает хорошую электромагнитную совместимость.

• Разъём применяется там, где требуется компактный, надёжный 50‑контактный приборный соединитель для объёмного монтажа: контрольно‑измерительные системы, блоки питания, радиоэлектронные модули, промышленные контроллеры и т.п.
