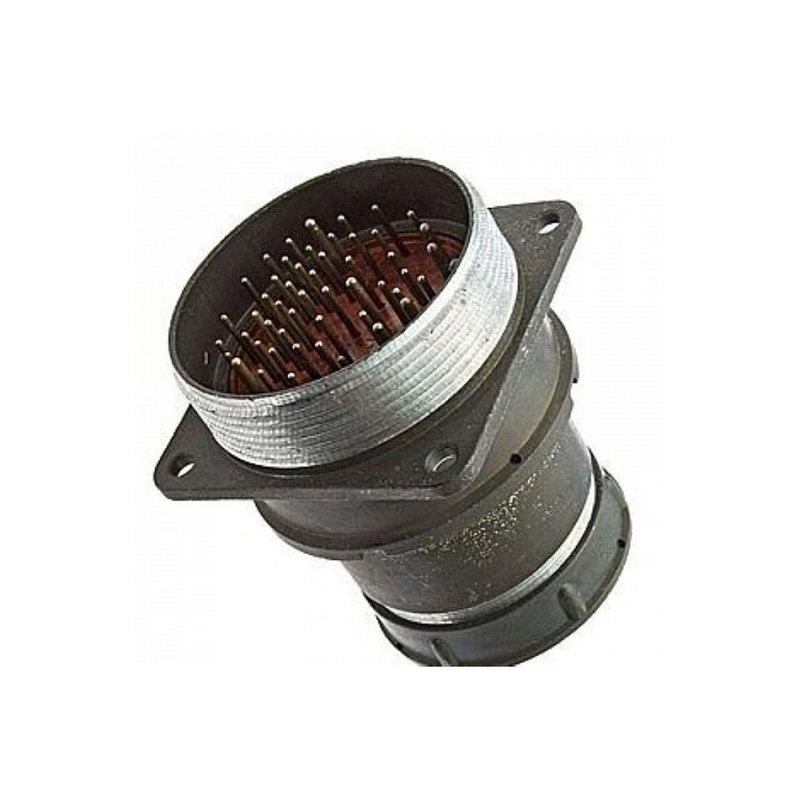

2РМ42БПЭ50Г2В1 «5» — это электрический цилиндрический низкочастотный негерметичный соединитель в виде блочной розетки с прямым патрубком и экранированной гайкой.

Назначение

Он предназначен для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при объемном монтаже в различных климатических условиях.
Применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения с резьбовым сочленением и одношпоночной поляризацией корпусов.

Основные характеристики

• Максимальное рабочее напряжение: 560–700 В; испытательное — до 2300 В в нормальных условиях.

• Ток на контакт: 4 А (диаметр 1 мм), 8 А (диаметр 1,5 мм); суммарный на соединитель — 190 А.

• Сопротивление контактов: ≤5 мОм (1 мм), ≤2,5 мОм (1,5 мм); изоляции ≥5000 МОм.

• Емкость между контактами: ≤6 пФ.

Механические и эксплуатационные параметры

Соединитель выдерживает вибрацию (1–1000 Гц, 490 м/с²), удары (до 5000 м/с²), линейное ускорение 2000 м/с² и температуры от -60°C до +100°C (смена до +180°C).
Наработка — минимум 1000 часов, число сочленений-расчленений — 500, срок сохраняемости — 15 лет.
Количество контактов — 50, исполнение соответствует ТУ с приёмкой «5» (ГЕ0.364.126ТУ).
