Назначение

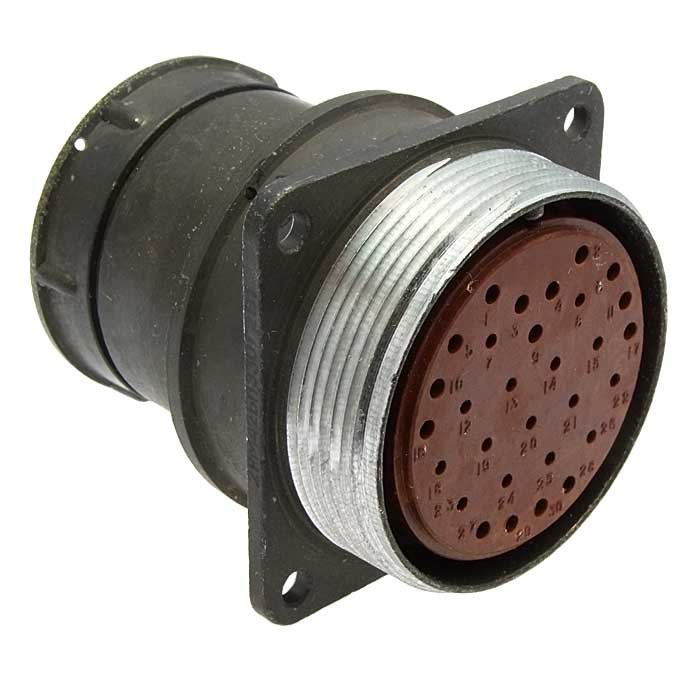

2РМ42БПЭ30Ш2В1 — электрический низкочастотный цилиндрический негерметичный разъём, выполненный в виде вилки блочного типа. Изделие российского производства предназначено для надёжного соединения электрических цепей в различных устройствах. Разъём обеспечивает коммутацию в составе кабельных сборок и электротехнических узлов, где требуется цилиндрический корпус с условным размером 42 мм и 30 контактами.

Конструкция рассчитана на внутреннее и наружное применение в климатическом исполнении УХЛ. Сочленение резьбовое, поляризация корпусов одношпоночная, что помогает ориентировать ответные части при монтаже. Патрубок прямой, обозначенный в маркировке буквой «П», имеет длину 59 мм и предназначен для экранированного кабеля, на что указывает буква «Э». Масса патрубка составляет до 37 г.

Подтверждённые особенности

Электрические параметры

• Условный размер корпуса — 42 мм.
• Общее количество контактов — 30, сочетание диаметров 1 мм и 1,5 мм.
• Токовая нагрузка: до 4,5 А на контакт диаметром 1 мм и до 9 А на контакт диаметром 1,5 мм.
• Максимальная суммарная нагрузка — 168 А.
• Сопротивление контактов — не более 5 мОм для контактов диаметром 1 мм и не более 2,5 мОм для контактов диаметром 1,5 мм.
• Покрытие контактов — серебро, обозначение «В».
• Напряжение — до 700 В.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между контактами — до 6 пФ.

Условия эксплуатации

• Рабочая температура — от минус 60 °C до плюс 100 °C.
• Кратковременная смена температуры — до плюс 180 °C.
• Влажность — до 98 % при температуре от плюс 25 °C до плюс 40 °C.
• Механические удары — до 5000 м/с².
• Вибрация — в диапазоне 1–5000 Гц с ускорением 490 м/с².
• Атмосферное давление — от 10 в минус двенадцатой степени миллиметров ртутного столба до 5 кгс/см².
• Срок сохраняемости — 15 лет.

Конструкция и монтаж

• Тип изделия — вилка блочного типа, негерметичный цилиндрический низкочастотный разъём.
• Сочленение — резьбовое.
• Поляризация корпусов — одношпоночная.
• Патрубок — прямой, длиной 59 мм, для экранированного кабеля.
• Масса патрубка — до 37 г.
• Метод монтажа — обжимка.
• Климатическое исполнение — УХЛ, допускается внутреннее и наружное применение.

Применение

Разъём 2РМ42БПЭ30Ш2В1 применяется для создания надёжных электрических соединений в устройствах, где необходима работа с низкочастотными цепями и цилиндрической компоновкой. Благодаря 30 контактам с разными диаметрами он позволяет коммутировать цепи с разной токовой нагрузкой в одном корпусе. Резьбовое сочленение и одношпоночная поляризация упрощают сборку и снижают риск неправильного подключения.

Изделие может использоваться как для внутреннего, так и для наружного монтажа в климатическом исполнении УХЛ. Прямой патрубок длиной 59 мм рассчитан на экранированный кабель, что важно для соединений, где требуется защита от помех. Метод монтажа обжимкой обеспечивает механическую прочность и стабильность электрического контакта. Разъём выдерживает широкий диапазон температур, повышенную влажность, вибрацию, удары и перепады атмосферного давления, поэтому подходит для ответственных условий эксплуатации.

Общие сведения

Название товара — 2РМ42БПЭ30Ш2В1. Артикул — 998. Категория — 2РМ4. Производитель в предоставленных данных не указан. Краткое описание из каталога отсутствует.
