2РМ42БПЭ30Ш2В1

Цена: ПОД ЗАКАЗ

Технические характеристики

2РМ42БПЭ30Ш2В1

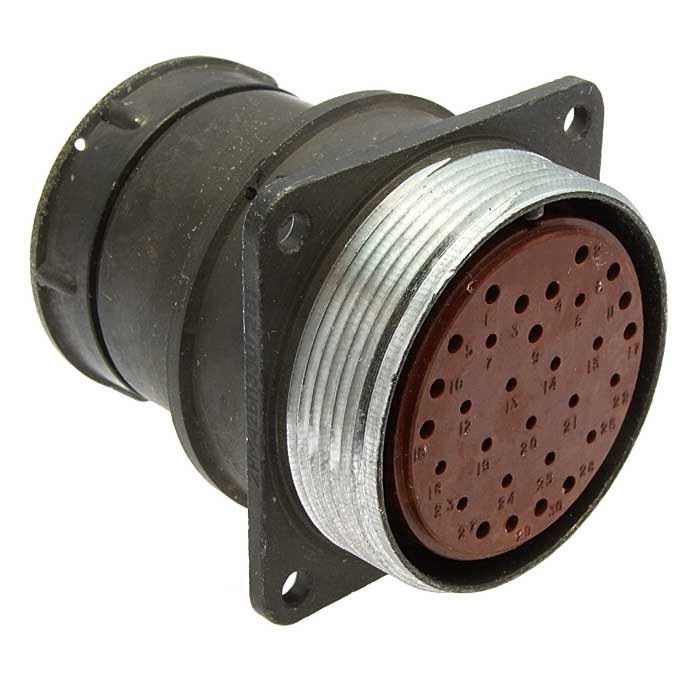

Соединитель 2РМ42БПЭ30Ш2В1 представляет собой блочную вилку, предназначенную для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он используется в радиоэлектронной аппаратуре специального и общего назначения.

Основные характеристики:

Тип соединителя : 2РМ.
Условный размер корпуса : 42.
Вид корпуса : Блочный (приборный).
Вид патрубка : Прямой.
Вид гайки патрубка : Для экранированного кабеля.
Количество контактов : 30.
Часть соединителя : вилка.
Сочетание контактов : Контакты диаметром 1 мм и 1,5 мм.
Покрытие контактов : Серебро.
Теплостойкость : До +100°C.

Технические параметры:

Токовая нагрузка :
- На контакт диаметром 1 мм: 4,5 А.
- На контакт диаметром 1,5 мм: 9 А.
- Максимальная суммарная нагрузка: 168 А.
Максимальное рабочее напряжение :
- Для контактов диаметром 1 мм: 700 В.
- Для контактов диаметром 1,5 мм: 560 В.
Максимальное испытательное напряжение :
- Для контактов диаметром 1 мм: 2300 В.
- Для контактов диаметром 1,5 мм: 1850 В.
Сопротивление контактов :
- Диаметром 1 мм: не более 5 мОм.
- Диаметром 1,5 мм: не более 2,5 мОм.
Емкость между контактами : не более 6 пФ.
Сопротивление изоляции : не менее 5000 МОм.

Применение и условия эксплуатации:

Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.
Монтаж : Внутренний.
Способ монтажа : Объемный, пайкой.
Сочленение : Резьбовое.
Рабочие условия : Атмосферное пониженное давление до 133,32*10^-12 Па, повышенное давление до 506 кПа, влажность до 98% при +40°C.

Этот соединитель используется для внутреннего монтажа в радиоэлектронной аппаратуре и может работать с экранированными кабелями.

Описание

Назначение соединителя 2РМ42БПЭ30Ш2В1

Соединитель 2РМ42БПЭ30Ш2В1 представляет собой блочную вилку, предназначенную для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в радиоэлектронной аппаратуре специального и общего назначения. Вилка относится к типу 2РМ с условным размером корпуса 42 и блочным (приборным) видом корпуса.

Основное назначение изделия — обеспечение надёжного электрического соединения при внутреннем монтаже аппаратуры, в том числе при работе с экранированными кабелями. Патрубок выполнен прямым, а гайка патрубка предназначена для экранированного кабеля.

Подтверждённые особенности и технические характеристики

Конструкция вилки включает 30 контактов с комбинированным сочетанием: используются контакты диаметром 1 мм и 1,5 мм. Контакты имеют серебряное покрытие. Теплостойкость изделия — до +100 градусов Цельсия. Сочленение с ответной частью — резьбовое.

Электрические параметры

Токовая нагрузка на контакт диаметром 1 мм: 4,5 А.
Токовая нагрузка на контакт диаметром 1,5 мм: 9 А.
Максимальная суммарная нагрузка: 168 А.
Максимальное рабочее напряжение для контактов диаметром 1 мм: 700 В.
Максимальное рабочее напряжение для контактов диаметром 1,5 мм: 560 В.
Максимальное испытательное напряжение для контактов диаметром 1 мм: 2300 В.
Максимальное испытательное напряжение для контактов диаметром 1,5 мм: 1850 В.
Сопротивление контактов диаметром 1 мм: не более 5 мОм.
Сопротивление контактов диаметром 1,5 мм: не более 2,5 мОм.
Емкость между контактами: не более 6 пФ.
Сопротивление изоляции: не менее 5000 МОм.

Применение и условия эксплуатации

Климатическое исполнение изделия — УХЛ2.1 по ГОСТ 15150-69. Монтаж внутренний, способ монтажа — объёмный, пайкой. Рабочие условия допускают атмосферное пониженное давление до 133,32 умноженное на 10 в минус двенадцатой степени Паскаля, повышенное давление до 506 кПа, а также влажность до 98 процентов при температуре +40 градусов Цельсия.

Соединитель используется для внутреннего монтажа в радиоэлектронной аппаратуре и может работать с экранированными кабелями. Сочетание корпуса условного размера 42, блочного исполнения и 30 контактов с разными диаметрами позволяет применять вилку в цепях как с силовыми, так и с сигнальными линиями в пределах указанных нагрузок.

Изделие соответствует артикулу 997 и относится к категории 2РМ4. Производитель в предоставленных данных не указан.
