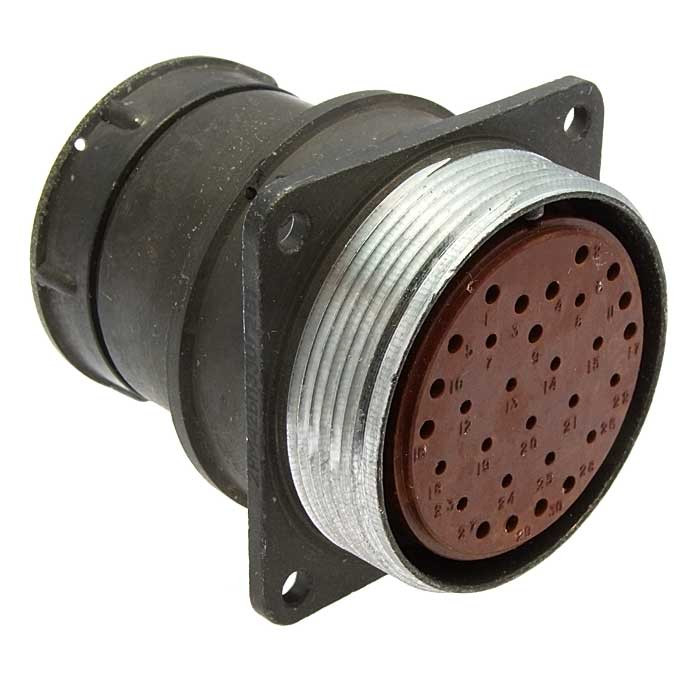

Соединитель 2РМ42БПЭ30Г2В1 представляет собой блочную розетку, предназначенную для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он используется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.

Основные характеристики:

• Тип соединителя : 2РМ.

• Условный размер корпуса : 42.

• Вид корпуса : Блочный (приборный).

• Вид патрубка : Прямой.

• Вид гайки патрубка : Для экранированного кабеля.

• Количество контактов : 30.

• Часть соединителя : розетка.

• Сочетание контактов : Диаметром 1 мм и 1,5 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : До +100°C.

Технические параметры:

• Токовая нагрузка :

  • На контакт диаметром 1 мм: 4,5 А.

  • На контакт диаметром 1,5 мм: 9 А.

• Максимальная суммарная нагрузка : 168 А.

• Максимальное рабочее напряжение :

  • Для контактов диаметром 1 мм: 700 В.

  • Для контактов диаметром 1,5 мм: 560 В.

• Максимальное испытательное напряжение :

  • Для контактов диаметром 1 мм: 2300 В.

  • Для контактов диаметром 1,5 мм: 1850 В.

• Сопротивление контактов :

  • Диаметром 1 мм: не более 5 мОм.

  • Диаметром 1,5 мм: не более 2,5 мОм.

• Емкость между контактами : не более 6 пФ.

• Сопротивление изоляции : не менее 5000 МОм.

• Хвостовики контактов : допускают присоединение проводов сечением до 0,5 мм? для контактов диаметром 1 мм и до 1 мм? для контактов диаметром 1,5 мм.

Применение и условия эксплуатации:

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.

• Монтаж : Внутренний, объемный, пайкой.

• Сочленение : Резьбовое.

• Поляризация корпусов : Одношпоночная.

• Рабочая температура : от -60°C до +100°C.

• Атмосферное давление : от 133,32·10??? Па до 506 кПа.

Соединители типа 2РМ предназначены для использования в радиоэлектронной аппаратуре и могут работать с экранированными или неэкранированными кабелями.
