Назначение и область применения

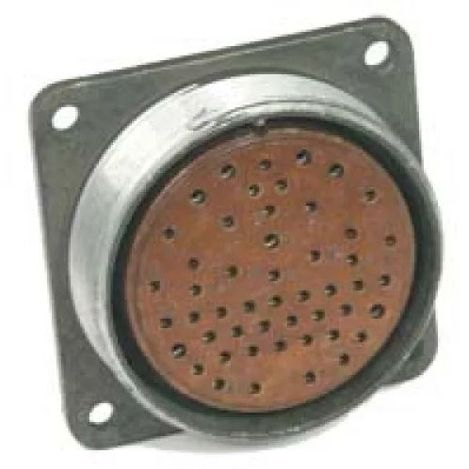

2РМ42БПЭ0Ш2В1 «5» — блочный электрический соединитель цилиндрического типа из серии 2РМ. Он предназначен для работы в цепях постоянного и переменного тока частотой до 3 МГц. Изделие относится к категории 2РМ4, артикул 994. Соединитель применяется для электрического соединения и разъединения цепей в составе приборов, блоков и другого оборудования, где требуется цилиндрический блочный разъём с экранированием.

Блочное исполнение соответствует приборному монтажу. Прямой патрубок и экранированный вариант позволяют использовать соединитель в жгутах и кабельных сборках, где важны компактность, механическая фиксация и защита от электромагнитных помех. Низкочастотный негерметичный тип определяет его назначение для внутреннего монтажа, а не для работы при прямом воздействии влаги или агрессивной среды.

Расшифровка обозначения

• 2РМ — тип соединителя, низкочастотный негерметичный.
• 42 — условный размер корпуса, диаметр около 42 мм.
• Б — блочный тип корпуса, приборный монтаж.
• П — прямой патрубок.
• Э — экранированный вариант.
• 0 — обозначение модификации числа контактов или контактной группы. В аналогичных моделях серии встречаются исполнения до 50 контактов диаметром 1–1,5 мм; точное число контактов для данного исполнения определяется конструкторской документацией.
• Ш — вилка.
• 2 — сочетание контактов.
• В1 — серебряное покрытие контактов, теплостойкость до 100 °C.

В названии товара присутствует обозначение «5». В характеристиках VirtueMart для данной позиции указана приемка «5».

Технические характеристики

Соединитель выдерживает токовую нагрузку на контакт до 4 А при диаметре контакта 1 мм или 8–9 А при диаметре 1,5 мм. Сопротивление контакта — не более 5 мОм. Рабочая температура — от минус 60 °C до плюс 100 °C, допускается кратковременный нагрев до плюс 180 °C. Сопротивление изоляции — не менее 5000 МОм. Емкость между контактами — до 6 пФ. Количество сочленений — до 500 циклов.

Частотный диапазон применения — до 3 МГц. Экранированное исполнение снижает влияние внешних помех и помех от соседних цепей. Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление при заданных токовых нагрузках.

Условия эксплуатации

Изделие подходит для работы при вибрациях с ускорением от 490 до 2000 м/с² в диапазоне частот от 1 до 5000 Гц, а также при ударах и низком давлении вплоть до 10 в минус двенадцатой степени миллиметра ртутного столба. Климатическое исполнение — УХЛ2.1. Соединитель предназначен для внутреннего монтажа в оборудовании.

Низкочастотный негерметичный соединитель не следует применять вне пределов, указанных в документации. Для точного подбора ответной части, числа контактов и схемы коммутации необходимо обращаться к конструкторской документации на конкретное исполнение.

Приемка и применение

По данным каталога, товар имеет приемку «5». Это указывает на то, что изделие прошло установленный порядок приемки, предусмотренный для данной категории продукции. Производитель в предоставленных данных не указан.

Соединитель 2РМ42БПЭ0Ш2В1 «5» применяется в цепях постоянного и переменного тока частотой до 3 МГц, в составе блоков, приборов и кабельных сборок, где требуется блочный цилиндрический разъём с экранированием, прямым патрубком и серебряными контактами. Он может использоваться для внутреннего монтажа в оборудовании, рассчитанном на температуры от минус 60 °C до плюс 100 °C и указанные вибрационные и ударные нагрузки.
