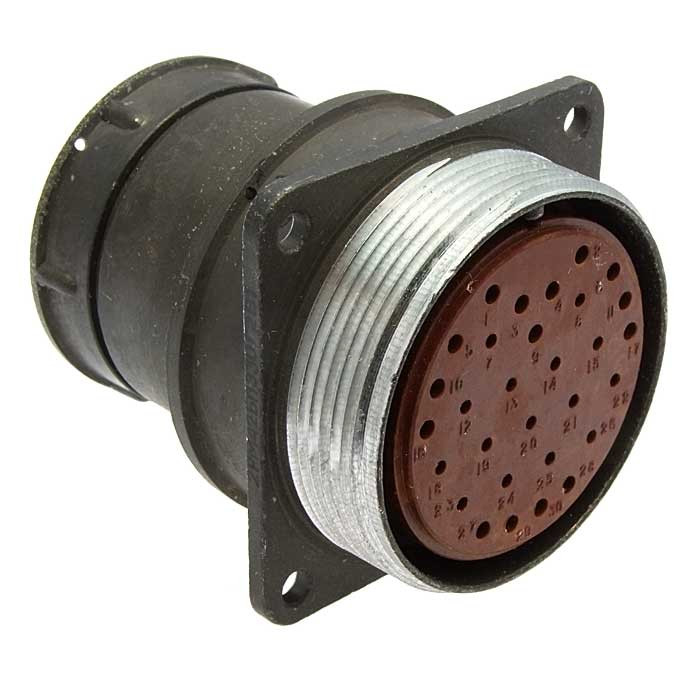

2РМ42БПЭ0Г2В1 «5»

Цена:

800 ₽

Технические характеристики

2РМ42БПЭ0Г2В1

Разъем 2РМ42БПЭ0Г2В1 относится к серии низкочастотных цилиндрических соединителей 2РМ, предназначенных для коммутации электрических цепей постоянного и переменного тока в объемном монтаже. Обозначение расшифровывается следующим образом:

2РМ – серия низкочастотных цилиндрических негерметичных соединителей;
42 – условный размер корпуса (диаметр около 42 мм);
Б – блочный корпус;
П – прямой патрубок;
Э – экранированная гайка для подключения экранированного кабеля;
Г – розетка (приемная часть);
2В1 – серебряное покрытие контактов (исполнение В1) и исполнение по ГОСТу / ТУ.

Назначение и область применения

Этот разъем используют в промышленной, энергетической, телекоммуникационной и военной аппаратуре для подключения кабелей с экраном в условиях умеренного и холодного климата. Он обеспечивает надежный электрический контакт и низкое сопротивление контактов (обычно порядка нескольких миллимом), а также хорошую электромагнитную совместимость за счет экранированной гайки.

Основные технические особенности

Конструкция: негерметичный, цилиндрический, с блочным корпусом и резьбовой фиксацией сочлененного положения.
Контакты: с серебряным покрытием (В1), что обеспечивает низкое переходное сопротивление и хорошую стойкость к окислению.
Климатическое исполнение: рассчитан на эксплуатацию в широком диапазоне температур, типично от примерно −60 до +100 °C, что соответствует исполнению по ГОСТ 15150 для УХЛ‑2 и близких категорий.

Особенности эксплуатации

Разъемы серии 2РМ рассчитаны на многократное сочленение (сотни и тысячи циклов) и имеют высокую наработку до отказа, а также длительный срок хранения (до десятков лет). Они применяются в условиях вибрации, умеренных ударных нагрузок и в изменяющихся температурных режимах, что делает их пригодными для бортовой и стационарной промышленной аппаратуры.

Можно подробнее разобрать расшифровку обозначения или подобрать аналогичные типы разъемов (например, 2РМ42БПЭ30Г2В1 / 50Г2В1) для сравнения.

Описание

Назначение соединителя 2РМ42БПЭ0Г2В1

Разъем 2РМ42БПЭ0Г2В1 относится к серии низкочастотных цилиндрических соединителей типа 2РМ и предназначен для коммутации электрических цепей постоянного и переменного тока при объемном монтаже. Изделие применяется там, где требуется надежное соединение экранированного кабеля с корпусной частью аппаратуры: в промышленном оборудовании, энергетической технике, телекоммуникационных системах и военной аппаратуре. Розетка обеспечивает механическую фиксацию сочлененного положения за счет резьбового соединения и сохраняет стабильный электрический контакт при воздействии вибрации, умеренных ударных нагрузок и изменяющихся температур.

Модификация с экранированной гайкой позволяет подключать кабель с экраном, что улучшает электромагнитную совместимость и снижает уровень помех. Приемка «5» подтверждает, что изделие прошло приемку в соответствии с установленными требованиями и пригодно для применения в ответственных условиях эксплуатации.

Расшифровка обозначения

Обозначение 2РМ42БПЭ0Г2В1 построено по стандартной для серии 2РМ схеме и содержит следующие сведения:

2РМ — серия низкочастотных цилиндрических негерметичных соединителей;
42 — условный размер корпуса, соответствующий диаметру около 42 миллиметров;
Б — блочное исполнение корпуса;
П — прямой патрубок для ввода кабеля;
Э — экранированная гайка для подключения экранированного кабеля;
0 — конструктивное исполнение в рамках серии;
Г — розетка, то есть приемная часть соединителя;
2В1 — серебряное покрытие контактов (исполнение В1) и исполнение по ГОСТ или техническим условиям.

Таким образом, перед нами блочная розетка с прямым патрубком и экранированной гайкой, рассчитанная на коммутацию экранированных кабелей в составе ответственных электротехнических изделий.

Основные технические особенности

Конструкция соединителя негерметичная, цилиндрическая, с блочным корпусом и резьбовой фиксацией сочлененного положения. Контакты имеют серебряное покрытие, что обеспечивает низкое переходное сопротивление и стойкость к окислению. Экранированная гайка улучшает электромагнитную совместимость и позволяет надежно закреплять экран кабеля.

Климатическое исполнение рассчитано на эксплуатацию в широком диапазоне температур, типично от минус 60 до плюс 100 градусов Цельсия, что соответствует исполнению по ГОСТ 15150 для категорий УХЛ‑2 и близких. Разъемы этой серии выдерживают многократное сочленение: ресурс измеряется сотнями и тысячами циклов, а срок хранения достигает десятков лет.

Особенности эксплуатации и применение

Благодаря резьбовой фиксации и серебряным контактам соединитель сохраняет работоспособность при вибрации, умеренных ударных нагрузках и переменных температурных режимах. Это делает его пригодным как для бортовой, так и для стационарной промышленной аппаратуры. Изделие применяется в составе кабельных сборок, блоков питания, измерительных и управляющих систем.

Артикул 993 соответствует категории 2РМ4. Производитель в предоставленных данных не указан. Краткое описание из каталога отсутствует, поэтому приведенные сведения основаны на имеющемся описании и расшифровке обозначения. Для подбора аналогов и сравнения могут рассматриваться другие исполнения серии 2РМ с иным типом патрубка или покрытия контактов.
