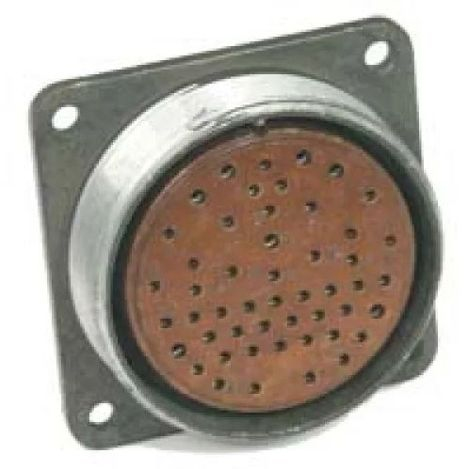

2РМ42Б50Ш2В1Б — это блочная цилиндрическая вилка, предназначенная для работы в электрических цепях как постоянного, так и переменного тока (частота до 3 МГц). Она используется в различных электрических устройствах и системах.

Технические характеристики

• Тип соединителя : электрический низкочастотный, негерметичный.
• Корпус : блочный (обозначение "Б").
• Количество контактов : 50.
• Диаметр корпуса : 42 мм.
• Сочетание контактов : 1 мм и 1,5 мм.
• Покрытие контактов : серебро.
• Теплостойкость : до +100 °C.

Электрические параметры

• Токовая нагрузка на одиночный контакт : от 4 А до 36 А.
• Суммарная токовая нагрузка на соединитель : от 27 В до 260 В.
• Максимальное рабочее напряжение : от 560 В до 700 В.
• Электрическая прочность изоляции :
  • При напряжении 560 В — 1850 В (амплитудное).
  • При напряжении 700 В — 2300 В (амплитудное).

Механические характеристики

• Усилие расчленения соединителя : от 29,4 Н до 539,6 Н (от 3 кгс до 55 кгс).
• Минимальная наработка : не менее 1000 часов.
• Количество сочленений-расчленений : до 500 раз.
• Габаритные размеры : 49?25?49 мм.
• Масса : не более 45,5 г.

Условия эксплуатации

• Рабочая температура окружающего воздуха : от -60 °C до +100 °C.
• Относительная влажность при +35 °C : не более 98%.
• Атмосферное давление :
  • Ониженное — до $133,32imes 10^{-12}$ 133 , 32 ? 1 0 ? 12 Па (10^{-12} мм рт. ст.).
  • Повышенное — до $50,6imes 10^4$ 50 , 6 ? 1 0 4 Па (5 кгс/см?).

Применение

вилка 2РМ42Б50Ш2В1Б широко используется в различных областях, включая промышленность и электронику, благодаря своей надежности и способности работать в сложных условиях.
