Назначение соединителя

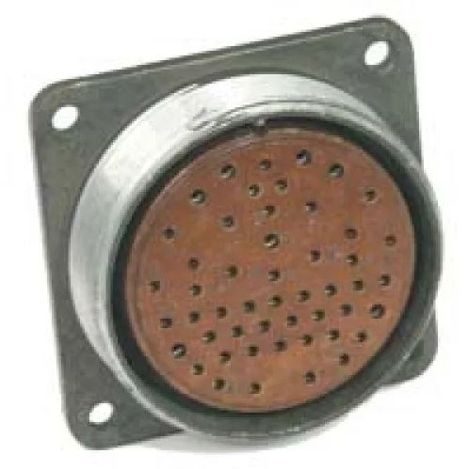

Соединитель 2РМ42Б50Ш2В1Б (артикул 971) относится к категории 2РМ4 и представляет собой блочную цилиндрическую малогабаритную вилку. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой не более 3 мегагерц. Основное назначение — обеспечение надёжного и прочного электрического соединения при внутреннем объёмном монтаже в различных электронных устройствах и системах.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМ42Б50Ш2В1Б содержит ключевые сведения о конструкции. Серия 2РМ обозначает низкочастотные цилиндрические негерметичные соединители. Условный размер корпуса — 42. Буква Б указывает на блочный (приборный) корпус без левой резьбы. Буква Ш означает вилку. Сочетание контактов включает штырьки диаметром 1 миллиметр и 1,5 миллиметра. Покрытие контактов — серебро.

• Тип соединителя: 2РМ — низкочастотный цилиндрический негерметичный.
• Корпус: блочный, без левой резьбы.
• Вид соединения: вилка.
• Количество контактов: 50.
• Покрытие контактов: серебро.
• Тип монтажа: внутренний объёмный.
• Сочленение корпуса: резьбовое.
• Поляризация корпуса: одношпоночная.

Технические характеристики

Электрические параметры

• Максимальное рабочее напряжение: 560 и 700 вольт.
• Токовая нагрузка на одиночный контакт: от 4 до 36 ампер.
• Сопротивление контактов: не более 5 миллиом для контактов диаметром 1 миллиметр и не более 2,5 миллиома для контактов диаметром 1,5 миллиметра.
• Сопротивление изоляции: не менее 5000 мегаом.
• Ёмкость между контактами: не более 6 пикофарад.

Механические и климатические параметры

• Теплостойкость: до плюс 100 градусов Цельсия.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Смена температур: от минус 60 до плюс 180 градусов Цельсия.
• Относительная влажность: не более 98 процентов при плюс 35 градусах Цельсия.
• Синусоидальная вибрация: диапазон частот от 1 до 5000 герц, амплитуда ускорения 490 метров на секунду в квадрате.
• Атмосферное давление: от пониженного 133,32 на 10 в минус двенадцатой степени паскаля до повышенного 50,6 на 10 в четвёртой степени паскаля.
• Усилие расчленения: от 29,4 до 539,6 ньютона.
• Габаритные размеры: 49 на 25 на 49 миллиметров.
• Масса: не более 45,5 грамма.

Применение и условия эксплуатации

Соединители 2РМ42Б50Ш2В1Б используются для внутреннего монтажа в электронных устройствах и системах, где требуются надёжные и прочные электрические соединения. Они подходят для применения в умеренном и холодном климате. Благодаря резьбовому сочленению, одношпоночной поляризации и блочному корпусу обеспечивается устойчивость к вибрациям и стабильность контакта при эксплуатации в заданных условиях.

Изделие рассчитано на работу при температуре от минус 60 до плюс 100 градусов Цельсия, выдерживает относительную влажность до 98 процентов при плюс 35 градусах Цельсия, а также синусоидальную вибрацию с частотой до 5000 герц. Сведения о производителе в предоставленных данных отсутствуют.
