Назначение

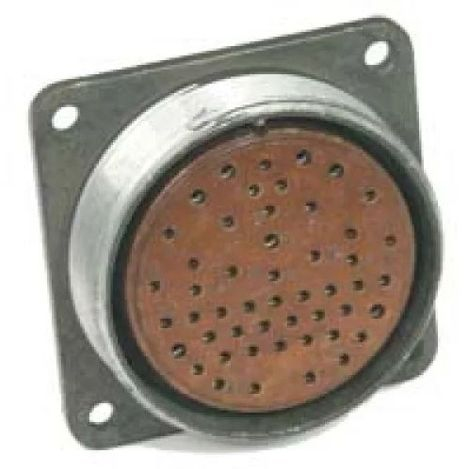

Разъем 2РМ42Б50Ш2В1 «5» (артикул 970) представляет собой электрический низкочастотный соединитель, который используется в различных электрических цепях. Он относится к категории 2РМ4 и предназначен для соединения электрических устройств, обеспечивая коммутацию цепей постоянного и переменного напряжения. Модель выполнена в виде вилки с блочным корпусом и цилиндрическим негерметичным исполнением.

Основное назначение изделия — создание электрического соединения в составе электротехнического оборудования. Благодаря низкочастотному исполнению разъем применяется в цепях, где не требуется передача высокочастотных сигналов, но важны стабильный контакт и заданные электрические параметры.

Технические характеристики

Ниже приведены подтверждённые характеристики разъема 2РМ42Б50Ш2В1 «5», указанные в предоставленных данных.

• Количество контактов: 50.
• Сочетание контактов: 1 мм и 1,5 мм.
• Покрытие контактов: серебро, обозначение В.
• Вид соединения: вилка, обозначение Ш.
• Диаметр: 42 мм.
• Корпус: блочный, обозначение Б.
• Напряжение: от 560 В до 700 В.
• Сопротивление контакта: от 0,0025 Ом до 0,005 Ом.
• Теплостойкость: до 100 °C.
• Тип: негерметичный цилиндрический соединитель.
• Приемка: «5».

Габаритные размеры включают следующие значения: D1 — 42 мм, D2 — 45 мм, Lmax — 25 мм, A — 40 мм, B — 49 мм. Эти параметры позволяют оценить посадочные и присоединительные возможности разъема при монтаже.

Конструктивные особенности

Разъем имеет 50 контактов, что обеспечивает возможность коммутации многопроводных цепей. Контакты выполнены с сочетанием размеров 1 мм и 1,5 мм и покрыты серебром. Серебряное покрытие способствует стабильности переходного сопротивления, значение которого заявлено в диапазоне от 0,0025 Ом до 0,005 Ом.

Корпус блочного типа и цилиндрическая форма делают изделие пригодным для установки в ограниченных пространствах. Негерметичное исполнение означает, что разъем не предназначен для работы в условиях прямого воздействия влаги или агрессивной среды, если это не предусмотрено дополнительными мерами защиты.

Применение

Разъемы типа 2РМ, включая модель 2РМ42Б50Ш2В1, находят широкое применение в электротехнике. Они используются для соединения различных электрических устройств и рассчитаны на работу с токами как постоянного, так и переменного напряжения. Это делает их универсальными для многих технических решений, где требуется разъёмное соединение электрических цепей.

Конкретная область применения определяется параметрами цепи, допустимым напряжением, токовой нагрузкой и условиями эксплуатации. Заявленное напряжение от 560 В до 700 В и теплостойкость до 100 °C позволяют использовать изделие в составе оборудования, работающего в соответствующих электрических и температурных режимах.

Дополнительные сведения

В карточке товара указана приемка: «5». Производитель в предоставленных данных не указан. Краткое описание из каталога отсутствует. Техническая документация по данному разъему доступна для более детального изучения характеристик и применения.

В исходном описании масса изделия указана как 76 г, а в дополнительной информации — около 41 г. Оба значения приведены в предоставленных сведениях без дополнительных уточнений. Разъем относится к категории 2РМ4, артикул — 970.

При подборе разъема следует учитывать количество контактов, их сочетание, вид соединения, габаритные размеры, допустимое напряжение, сопротивление контакта и температурный режим. Эти параметры являются определяющими для совместимости с ответной частью и условиями эксплуатации.
