2РМ42Б50Ш2В1 «5» — это цилиндрический низкочастотный электрический соединитель серии 2РМ с блочным корпусом, предназначенный для надежного соединения в электрических цепях переменного и постоянного тока.

Основные характеристики

Он имеет 50 контактов диаметром 1 мм и 1,5 мм, максимальную токовую нагрузку до 4 А на контакт 1 мм и 8 А на 1,5 мм, суммарно до 190 А на весь соединитель. Рабочее напряжение достигает 560–700 В, испытательное — до 2300 В в нормальных условиях. Покрытие контактов — серебро (В), теплостойкость 100 °С, сопротивление контакта 0,0025–0,005 Ом.

Условия эксплуатации

Работает в диапазоне температур от -60 °С до +100 °С (УХЛ2.1 или всеклиматическое исполнение), выдерживает вибрацию до 170 дБ, удары до 5000 м/с² и пониженное давление до 10⁻¹² мм рт. ст. Обеспечивает не менее 500 сочленений/расчленений и сопротивление изоляции от 1000 МОм.

Габариты и монтаж

Условный размер корпуса — 42 мм (D1=42 мм, D2=45 мм, Lmax=25 мм), вид соединения — вилка (Ш). Монтаж внутренний, контакты извлекаемые, метод обжимки.

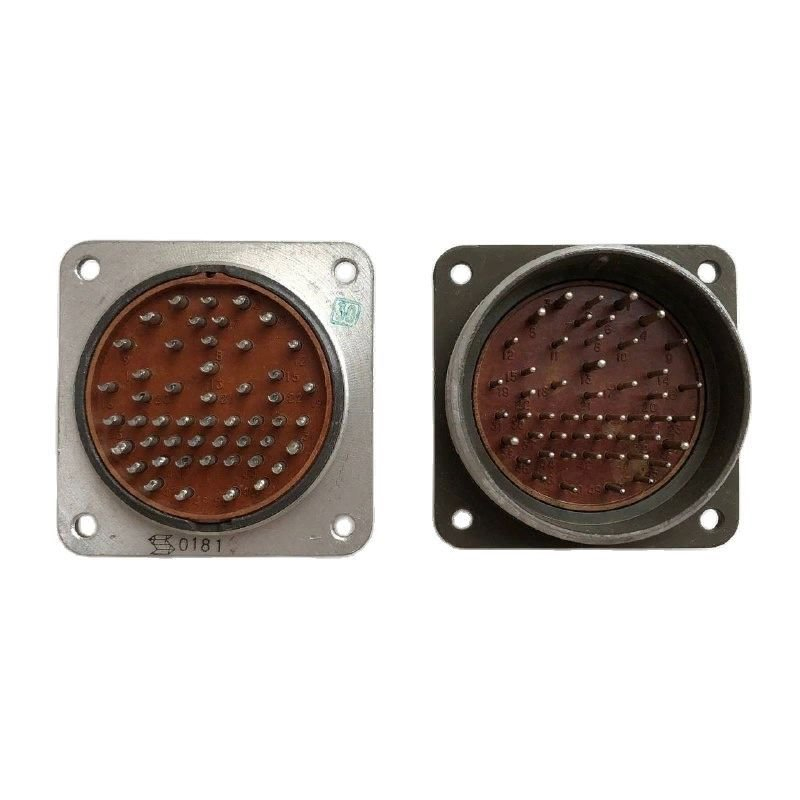

На изображении показан разъем с многочисленными контактами на фланце, типичный для промышленного применения в радиоэлектронной аппаратуре. Маркировка «5» указывает на приемку по ТУ ГЕ0.364.126ТУ.
