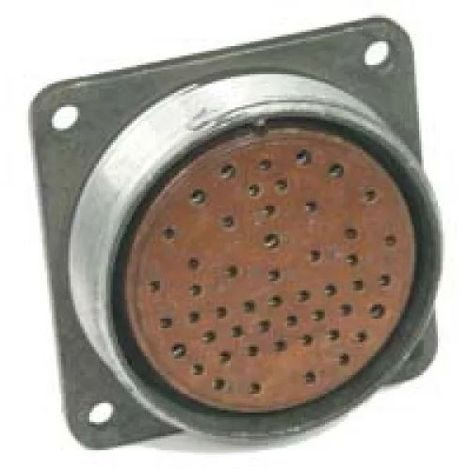

Назначение соединителя 2РМ42Б50Ш2В1

Соединитель 2РМ42Б50Ш2В1 представляет собой блоковую (приборную) вилку, предназначенную для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие относится к категории негерметичных низкочастотных соединителей и применяется для внутреннего монтажа в радиоэлектронной аппаратуре общего и специального назначения.

Контакты соединителя имеют серебряное покрытие, что обеспечивает стабильное электрическое соединение и снижение переходного сопротивления. Конструкция рассчитана на максимальное рабочее напряжение до 700 В.

Технические характеристики

Ниже приведены подтверждённые параметры изделия, указанные в сопроводительной документации.

• Тип соединителя: негерметичный, низкочастотный.
• Корпус: блочный (приборный).
• Количество контактов: 50.
• Диаметры контактов: 1 мм и 1,5 мм.
• Максимальная токовая нагрузка на одиночный контакт диаметром 1 мм: до 4 А.
• Максимальная токовая нагрузка на одиночный контакт диаметром 1,5 мм: до 8 А.
• Суммарная максимальная токовая нагрузка на соединитель: до 190 А.
• Максимальное рабочее напряжение: до 700 В.
• Покрытие контактов: серебряное.

Условия эксплуатации

Соединитель 2РМ42Б50Ш2В1 сохраняет работоспособность в широком диапазоне температур — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Изделие устойчиво к воздействию вибраций с частотами от 1 Гц до нескольких тысяч герц, а также выдерживает механические удары с ускорением до нескольких тысяч метров на секунду в квадрате.

Такие характеристики делают соединитель пригодным для эксплуатации в составе аппаратуры, работающей в условиях повышенных механических нагрузок и перепадов температур.

Обозначение и конструкция

Расшифровка обозначения 2РМ42Б50Ш2В1 выполняется следующим образом.

1. 2РМ — тип соединителя.
2. 42 — условный размер корпуса.
3. Б — блочный тип корпуса.
4. 50 — количество контактов.
5. Ш — часть соединителя, в данном случае вилка.

Соединители серии 2РМ состоят из двух ответных частей: вилки, обозначаемой буквой «Ш», и розетки, обозначаемой буквой «Г». Для организации электрического соединения необходимо использовать вилку совместно с соответствующей розеткой серии 2РМ.

Применение

Изделие применяется в радиоэлектронной аппаратуре общего и специального назначения для внутреннего монтажа. Благодаря блоковому (приборному) исполнению корпуса соединитель удобен для установки на панелях, шасси и в блоках аппаратуры. Наличие пятидесяти контактов с разными диаметрами позволяет коммутировать как силовые, так и сигнальные цепи в пределах одного разъёма.

Серебряное покрытие контактов и допустимое рабочее напряжение до 700 В обеспечивают надёжную работу в цепях постоянного и переменного тока с частотой до 3 МГц. Изделие поставляется как самостоятельный элемент для последующего монтажа в составе более сложных электрических соединений.
