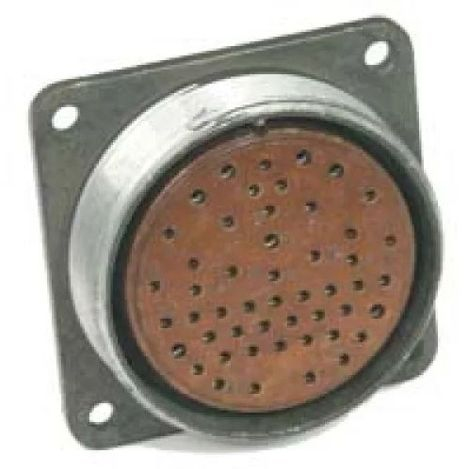

Соединитель 2РМ42Б50Ш2В1

Соединитель 2РМ42Б50Ш2В1 представляет собой блочную вилку, предназначенную для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он используется для объемного монтажа и может работать при напряжении до 700 В.

Технические характеристики

• Условное обозначение :

  • 2РМ — тип соединителя.

  • 42 — условный размер корпуса.

  • Б — блочный тип корпуса.

  • 50 — количество контактов.

  • Ш — вилка.

  • 2 — сочетание контактов (? 1,0 мм и ? 1,5 мм).

  • В — серебряное покрытие контактов.

  • 1 — теплостойкость до 100° С.

• Максимальная токовая нагрузка :

  • На одиночный контакт ? 1 мм — 4 А.

  • На одиночный контакт ? 1,5 мм — 8 А.

  • Суммарная на соединитель — 190 А.

• Рабочая температура : от -60° С до +100° С.

• Минимальная наработка : не менее 1000 часов.

• Максимальное количество сочленений-расчленений : 500 раз.

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.

Применение

Соединители типа 2РМ42Б50Ш2В1 используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они состоят из двух частей: вилки и розетки, и могут быть как блочными (приборными), так и кабельными.

Условия эксплуатации

Соединитель может работать в условиях повышенной вибрации и механических ударов, а также при низком атмосферном давлении и высокой влажности.

Ответные части

Для вилки 2РМ42Б50Ш2В1 существуют различные ответные розетки, такие как 2РМ42К50Г2А1 и 2РМ42К50Г2В1.
