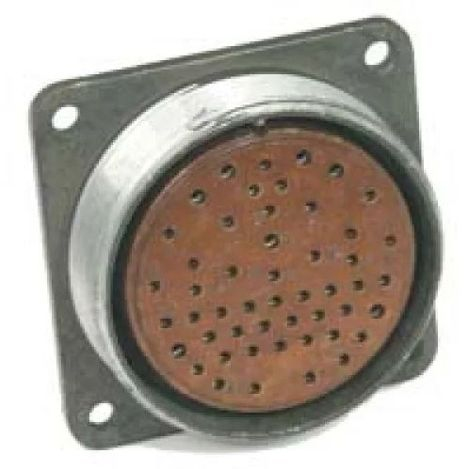

Соединители 2РМ42Б50Ш2В1 представляют собой низкочастотные цилиндрические негерметичные разъемы, используемые в радиоэлектронной и радиотехнической аппаратуре. Они предназначены для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В.

Основные характеристики:

• Тип соединителя : Негерметичный.

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69 или климатика В.

• Условный размер корпуса : 42.

• Вид корпуса : Блочный (приборный).

• Количество контактов : 50.

• Часть соединителя : вилка (Ш).

• Сочетание контактов : Контакты диаметром 1,0 мм и 1,5 мм.

• Покрытие контактов : Серебро (В).

Применение:

Эти разъемы используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они состоят из двух частей: вилки и розетки, причем сочленение между ними осуществляется резьбовым способом с одношпоночной поляризацией корпусов.

Технические параметры:

Максимальная токовая нагрузка на одиночный контакт составляет не более нескольких ампер, а общая — до нескольких сотен ампер. Сопротивление контактов ограничено несколькими миллиомами. Разъемы рассчитаны на работу при температурах от -60°C до +100°C.
