Назначение соединителя 2РМ42Б50Г2В1Б

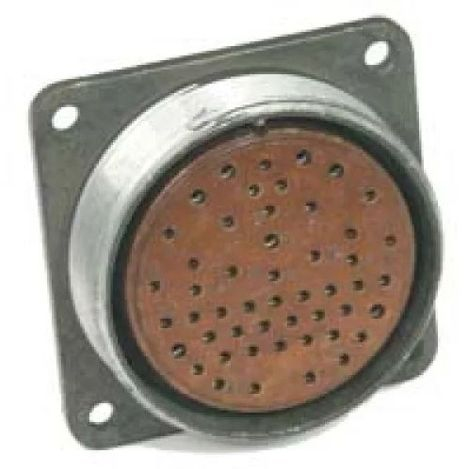

Соединитель 2РМ42Б50Г2В1Б — это электрический низкочастотный цилиндрический негерметичный разъём, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к категории соединителей общего назначения и применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Конструктивное исполнение — блочное (приборное), часть соединителя — розетка. Такое исполнение рассчитано на внутренний монтаж в блоках, приборах и стойках радиоэлектронного оборудования.

Расшифровка обозначения

Маркировка соединителя построена по стандартной системе обозначений серии 2РМ и содержит полную информацию о конструкции и исполнении изделия:

• 2РМ — тип соединителя: электрический низкочастотный цилиндрический негерметичный.
• 42 — типоразмер корпуса.
• Б — вид корпуса: блочный (приборный).
• 50 — количество контактов.
• Г — часть соединителя: розетка.
• 2 — сочетание контактов диаметром 1,0 мм и 1,5 мм.
• В — покрытие контактов: серебро.
• 1 — теплостойкость: до 100 градусов Цельсия.

Технические характеристики

Ниже приведены подтверждённые параметры изделия, определяющие его применение в цепях питания и сигнальных цепях аппаратуры.

Электрические параметры

• Рабочее напряжение: до 700 В (амплитудное значение) или 560 В постоянного тока.
• Максимальная токовая нагрузка на контакт диаметром 1,0 мм: от 5 до 8 А.
• Максимальная токовая нагрузка на контакт диаметром 1,5 мм: от 7 до 15 А.
• Сопротивление электрического контакта диаметром 1,0 мм: не более 5,0 мОм.
• Сопротивление электрического контакта диаметром 1,5 мм: не более 2,5 мОм.
• Сопротивление изоляции: не менее 1000 МОм.

Климатические и механические параметры

• Температура окружающей среды при эксплуатации: от минус 60 до плюс 100 градусов Цельсия.
• Смена температур: от минус 60 до плюс 150 градусов Цельсия.
• Вибрационная стойкость: диапазон частот от 1 до 1000 Гц при ускорении 490 метров на секунду в квадрате (50 g).
• Ударная стойкость: одиночные удары с ускорением до 5000 метров на секунду в квадрате (500 g), многократные удары с ускорением до 1000 метров на секунду в квадрате (100 g).
• Минимальная наработка: 5000 часов при 500 сочленениях-расчленениях.
• Минимальный срок сохраняемости: 25 лет.

Применение и условия эксплуатации

Соединитель 2РМ42Б50Г2В1Б используется для внутреннего монтажа в различных электронных устройствах, включая радиоэлектронную и радиотехническую аппаратуру. Розетка блочного исполнения устанавливается непосредственно на прибор или блок и обеспечивает надёжное электрическое соединение при воздействии вибрации и механических ударов.

Благодаря расширенному температурному диапазону, стойкости к вибрационным и ударным нагрузкам, изделие подходит для работы в различных климатических условиях. Комбинация контактов двух диаметров позволяет одновременно коммутировать как силовые, так и сигнальные цепи в пределах одного соединителя.

Серебряное покрытие контактов обеспечивает стабильно низкое переходное сопротивление, что важно для цепей с повышенной токовой нагрузкой. Негерметичное исполнение предполагает эксплуатацию в условиях, где не требуется полная герметизация корпуса, — внутри приборов, блоков и стоек.
