2РМ42Б50Г2В1: надёжный цилиндрический разъём для многоконтактных соединений

2РМ42Б50Г2В1 — низкочастотный цилиндрический электрический соединитель серии 2РМ, рассчитанный на создание устойчивых многоконтактных подключений в аппаратуре и системах объёмного монтажа. Исполнение представляет собой блочную розетку с 50 контактами и резьбовым способом сочленения, который помогает фиксировать разъём при вибрациях и механических воздействиях.

Расшифровка маркировки

Обозначение 2РМ42Б50Г2В1 содержит основные сведения о конструкции изделия:

Для данной модификации предусмотрено 50 контактов: 43 контакта диаметром 1 мм и 7 контактов диаметром 1,5 мм. Такое сочетание удобно, когда в одном соединении нужно передавать несколько сигнальных цепей и отдельные цепи с более высокой токовой нагрузкой.

Основные характеристики

Разъём 2РМ42Б50Г2В1 применяется в цепях постоянного и переменного тока частотой до 3 МГц. Максимальное рабочее напряжение зависит от сочетания контактных групп и может достигать 560 или 700 В. Допустимый ток для одиночных контактов составляет до 4 А при диаметре 1 мм и до 8 А при диаметре 1,5 мм; суммарная нагрузка на соединитель — до 190 А.

К важным электрическим параметрам относятся:

• Сопротивление изоляции — не менее 5000 МОм.

• Электрическая ёмкость между контактами — не более 6 пФ.

• Контактное сопротивление — не более 5 мОм для контактов диаметром 1 мм и не более 2,5 мОм для контактов диаметром 1,5 мм.

• Испытательное напряжение в нормальных условиях — до 1850 или 2300 В в зависимости от исполнения электрической части.

• Ресурс сочленений и расчленений — не менее 500 циклов.

Конструкция и эксплуатация

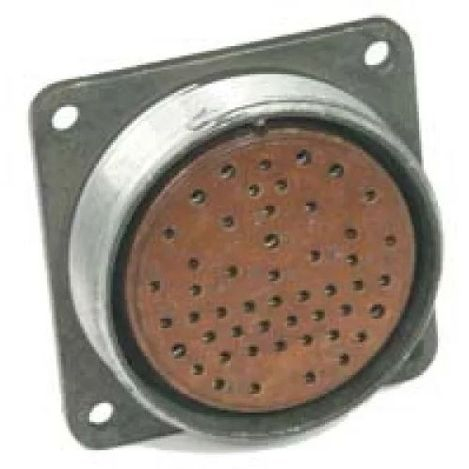

Корпус разъёма выполнен в блочном формате и рассчитан на установку в панель оборудования. Соединение с ответной частью выполняется по резьбе, а одношпоночная поляризация предотвращает неправильную ориентацию при подключении. Габаритные размеры изделия составляют ориентировочно 49 × 49 × 25 мм, масса — не более 73 г.

Для подключения проводников хвостовики контактов допускают монтаж проводов сечением до 0,5 мм² для контактов 1 мм и до 1 мм² для контактов 1,5 мм. Это позволяет использовать 2РМ42Б50Г2В1 в компактных многожильных жгутах и распределительных узлах.

Условия применения

Соединитель 2РМ42Б50Г2В1 рассчитан на работу в температурном диапазоне от −60 до +100 °C. Серия допускает эксплуатацию в условиях вибрации, ударных нагрузок, повышенной влажности, инея, росы, озона, соляного тумана и других климатических факторов, предусмотренных техническими требованиями к изделию.

Благодаря сочетанию 50 контактов, резьбовой фиксации и устойчивости к внешним воздействиям разъём востребован в измерительной, промышленной, транспортной, специальной и иной электронной аппаратуре, где требуется компактное и надёжное разъёмное соединение большого числа электрических цепей.
