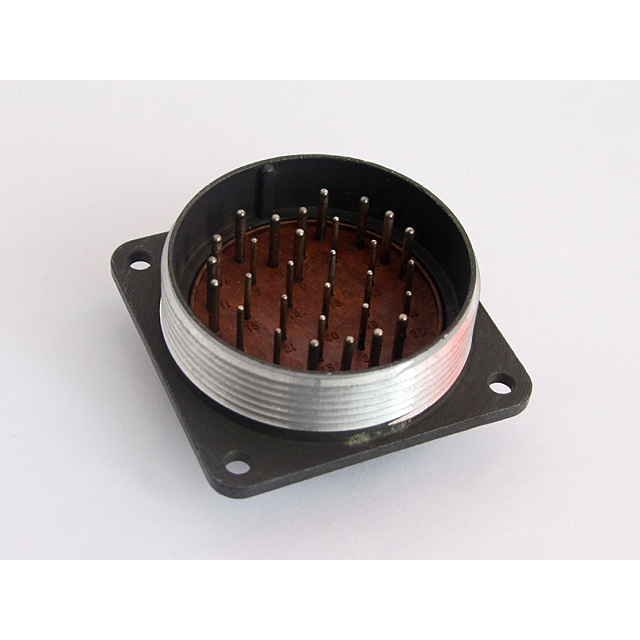

2РМ42Б30Ш2В1Б: надёжный блочный разъём для многоконтактных электрических соединений

2РМ42Б30Ш2В1Б — цилиндрический низкочастотный электрический соединитель серии 2РМ, предназначенный для формирования разъёмных соединений в цепях постоянного и переменного тока. Исполнение востребовано в промышленной аппаратуре, системах автоматизации, измерительных комплексах, приборостроении, транспортном и специальном оборудовании, где важны механическая прочность, стабильность контакта и компактное размещение большого числа электрических линий.

Разъём относится к блочному исполнению: он рассчитан на установку непосредственно на панель, корпус устройства или монтажную стенку. Такое решение упрощает создание унифицированных интерфейсов между внутренними узлами оборудования, кабельными сборками и внешними модулями.

Основные особенности 2РМ42Б30Ш2В1Б

Модель 2РМ42Б30Ш2В1Б выполнена в металлическом цилиндрическом корпусе и использует резьбовое сочленение ответных частей. Резьбовая фиксация предотвращает самопроизвольное рассоединение при вибрации, ударах и регулярной эксплуатации оборудования.

Ключевые особенности разъёма:

• Блочная вилка для стационарного монтажа на корпусе или панели

• 30 контактов для подключения сигнальных, управляющих и питающих цепей

• Цилиндрический корпус размера 42

• Одношпоночная поляризация, исключающая неверную ориентацию при стыковке

• Резьбовое соединение ответных частей

• Негерметичное исполнение для внутреннего монтажа аппаратуры

• Контакты с покрытием, обеспечивающим малое переходное сопротивление и устойчивость электрического соединения

• Возможность эксплуатации в условиях вибрационных и механических воздействий

Серия 2РМ предназначена для электрических цепей постоянного и переменного тока, включая цепи с частотой до 3 МГц. Это делает разъём универсальным решением для передачи питания, дискретных сигналов, команд управления и низкочастотных аналоговых сигналов.

Расшифровка маркировки

Маркировка 2РМ42Б30Ш2В1Б содержит сведения о конструктивном исполнении соединителя:

При подборе ответной части необходимо проверять не только серию и размер корпуса, но и число контактов, их расположение, сочетание контактных диаметров, тип контактов — штыревые или гнездовые, а также исполнение по монтажу и условиям эксплуатации.

Технические параметры

Для соединителей 2РМ42 с 30 контактами характерны параметры, позволяющие применять их в многолинейных системах с умеренными токовыми нагрузками. Максимальное рабочее напряжение для такого типоразмера указывается до 560 или 700 В — в зависимости от условий эксплуатации и конкретного исполнения. Допустимая токовая нагрузка на отдельный контакт определяется диаметром контактной пары; для контактов данного сочетания приводятся значения до 4,5 А, а суммарная нагрузка на соединитель может достигать 168 А.

Для разъёмов этого типоразмера также указываются стойкость к синусоидальной вибрации в диапазоне 1–5000 Гц, воздействию одиночных и многократных механических ударов, а также возможность работы при пониженном атмосферном давлении.

Области применения

Разъём 2РМ42Б30Ш2В1Б используют там, где необходимо компактно объединить большое количество цепей в одном разъёмном интерфейсе. Блочная конструкция особенно удобна для оборудования, требующего периодического обслуживания, замены модулей или подключения внешних кабельных жгутов.

Типичные области применения:

• Щитовое и приборное электрооборудование

• Системы промышленной автоматизации и управления

• Контрольно-измерительные приборы

• Испытательные стенды и лабораторные комплексы

• Системы телемеханики и связи

• Электроприводная аппаратура

• Транспортное, авиационное и специальное оборудование

• Кабельные сборки с несколькими цепями питания и управления

Например, один разъём 2РМ42Б30Ш2В1Б может использоваться для вывода с панели прибора цепей питания, сигналов датчиков, дискретных управляющих линий и резервных контактов. Это снижает количество отдельных разъёмов на корпусе, упрощает кабельную разводку и делает обслуживание оборудования более удобным.

Что учитывать при применении

При проектировании соединения с 2РМ42Б30Ш2В1Б важно сопоставить фактические условия работы с параметрами конкретного исполнения. Нельзя оценивать допустимую нагрузку только по суммарному току: необходимо отдельно проверить ток каждого контакта, сечение подключаемого провода, нагрев в жгуте, число одновременно нагруженных цепей и режим эксплуатации.

Также рекомендуется учитывать:

• Соответствие ответной части по серии, размеру, контактной схеме и поляризации

• Тип оконцевания проводников и технологию монтажа контактов

• Необходимость экранирования кабеля при передаче чувствительных сигналов

• Нагрузку на кабель и разъём при вибрации

• Защиту от пыли, влаги и агрессивных сред, поскольку базовое исполнение относится к негерметичным

• Контроль затяжки резьбового соединения при регулярном обслуживании

• Разделение силовых и сигнальных цепей в схеме контактов для снижения взаимных помех

2РМ42Б30Ш2В1Б — функциональное решение для создания надёжного многоконтактного разъёмного соединения в составе профессиональной электротехнической и электронной аппаратуры. Сочетание 30 контактов, блочного монтажа, резьбовой фиксации и устойчивости к внешним механическим воздействиям делает этот разъём подходящим для систем, где требуются повторяемость подключения, удобство обслуживания и стабильность электрических характеристик.
