Назначение и область применения

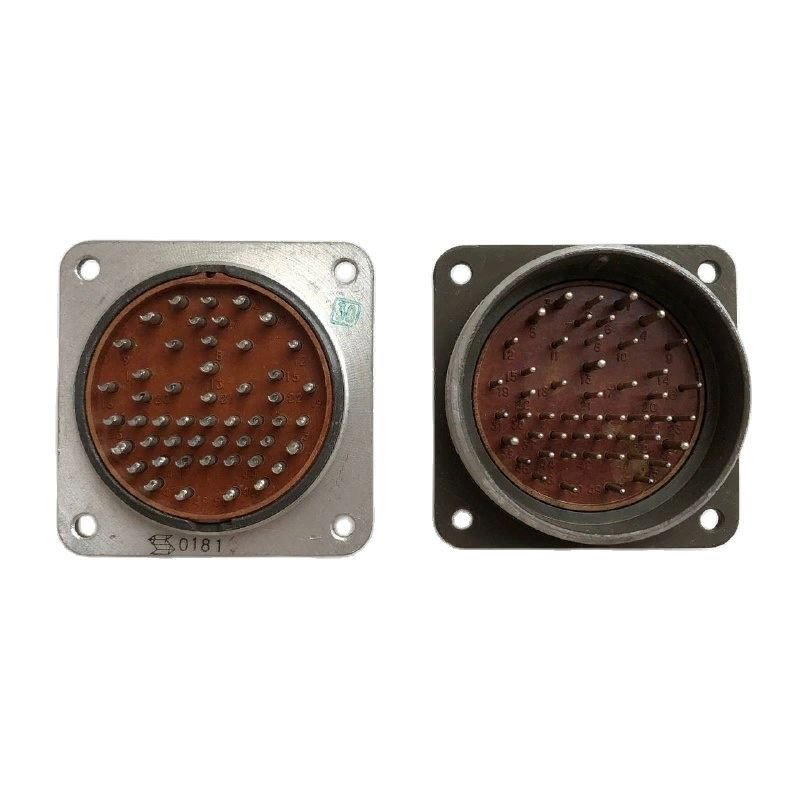

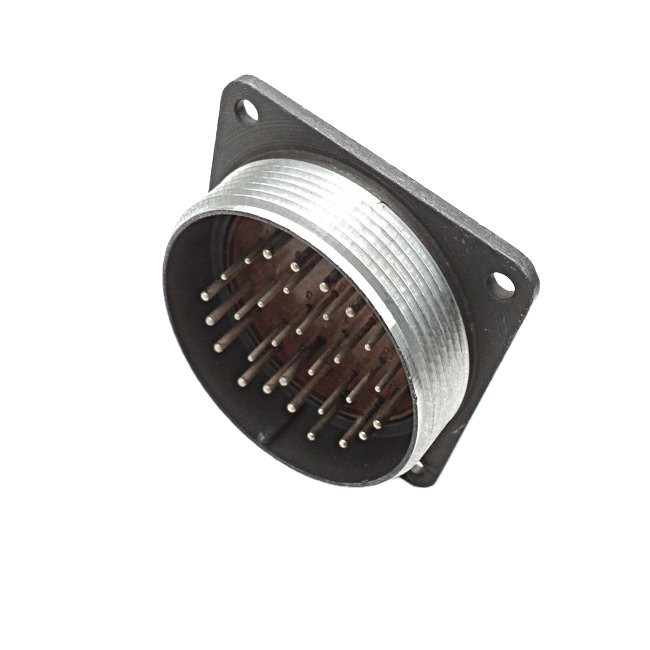

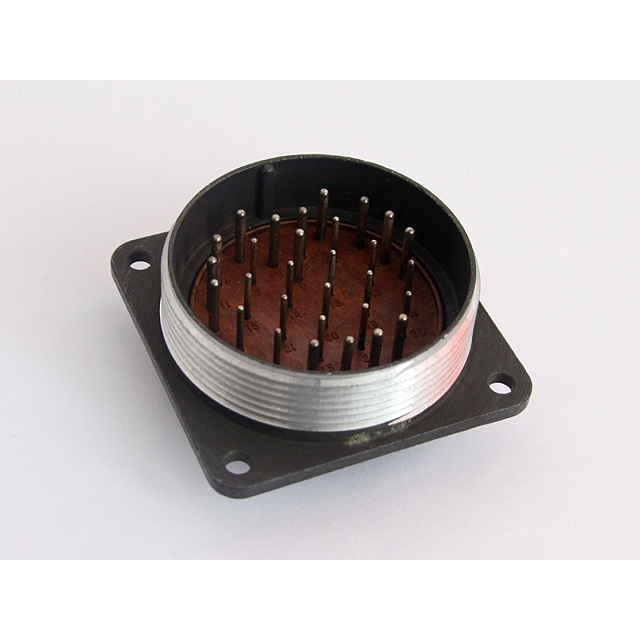

Блочная вилка 2РМ42Б30Ш2В1 представляет собой штыревой электрический соединитель, разработанный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие предназначено для монтажа на блок или панель методом пайки и обеспечивает надёжное разъёмное соединение в составе промышленного, приборного и специального оборудования.

Соединитель применяется в системах, где требуется стабильная передача электрических сигналов и питания при значительных механических и климатических нагрузках. Благодаря всеклиматическому исполнению и металлическому корпусу с оксидированием вилка сохраняет работоспособность в широком диапазоне температур и при повышенной влажности. Изделие используется при комплектации радиоэлектронной аппаратуры, контрольно-измерительных приборов, бортовых систем и промышленных установок, эксплуатируемых в условиях умеренного и холодного климата.

Резьбовое сочленение с одношпоночной поляризацией исключает неправильное подключение ответной части и обеспечивает плотный контакт, устойчивый к вибрациям. Конструкция корпуса предусматривает установку на панель или блок с пайкой проводников к контактам, что упрощает монтаж в составе готовых устройств и обеспечивает компактность соединения.

Технические характеристики

Соединитель 2РМ42Б30Ш2В1 относится к серии 2РМ и имеет условный размер корпуса 42, что определяет габаритные и присоединительные размеры изделия. Количество контактов составляет 30, сочетание контактов — 2, стандартное для данной серии. Покрытие контактов — серебро, что обозначается литерой «В» в маркировке и обеспечивает низкое переходное сопротивление.

Электрические параметры

• Рабочее напряжение: 560 В
• Максимальное напряжение: 700 В
• Токовая нагрузка на один контакт: до 4,5 А
• Сопротивление контактов: не более 5 МОм
• Сопротивление изоляции: не менее 5000 МОм
• Рабочая частота: до 3 МГц

Условия эксплуатации

• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия
• Теплостойкость: 1
• Относительная влажность воздуха: до 98 процентов при температуре плюс 25 градусов Цельсия
• Климатическое исполнение: всеклиматическое, УХЛ
• Ресурс: 500 сочленений-расчленений
• Срок хранения: 15 лет

Корпус соединителя изготовлен из металла и подвергнут оксидированию для защиты от коррозии. Изолятор выполнен из карболита — материала, обладающего высокой механической прочностью и стабильными диэлектрическими свойствами. Тип корпуса — блочный (приборный), способ монтажа — на блок или панель с пайкой.

Конструктивные особенности и маркировка

Расшифровка обозначения 2РМ42Б30Ш2В1 позволяет точно определить исполнение изделия. Серия 2РМ указывает на принадлежность к группе малогабаритных цилиндрических соединителей. Цифра 42 обозначает условный размер корпуса и соответствует диаметру монтажного отверстия около 3,4 мм. Литера «Б» указывает на блочное (приборное) исполнение. Число 30 определяет количество контактов. Обозначение «Ш» указывает на штыревую часть соединителя — вилку. Цифра 2 означает сочетание контактов, литера «В» — серебряное покрытие контактов, цифра 1 — теплостойкость.

Резьбовое сочленение обеспечивает надёжную фиксацию ответной части и защиту от самопроизвольного разъединения. Одношпоночная поляризация гарантирует корректное взаимное расположение контактов при соединении, что важно для сохранения правильной схемы подключения. Материалы корпуса и изолятора выбраны с учётом длительной эксплуатации в условиях перепадов температур, вибрационных нагрузок и повышенной влажности.

Изделие производится в России и рассчитано на продолжительный срок службы при соблюдении условий эксплуатации. Соединитель поставляется как самостоятельное изделие для монтажа в аппаратуру. Благодаря сочетанию высокой плотности контактов, серебряному покрытию и прочному металлическому корпусу вилка 2РМ42Б30Ш2В1 подходит для ответственных применений, где требуется стабильное электрическое соединение и длительная безотказная работа.
