Назначение

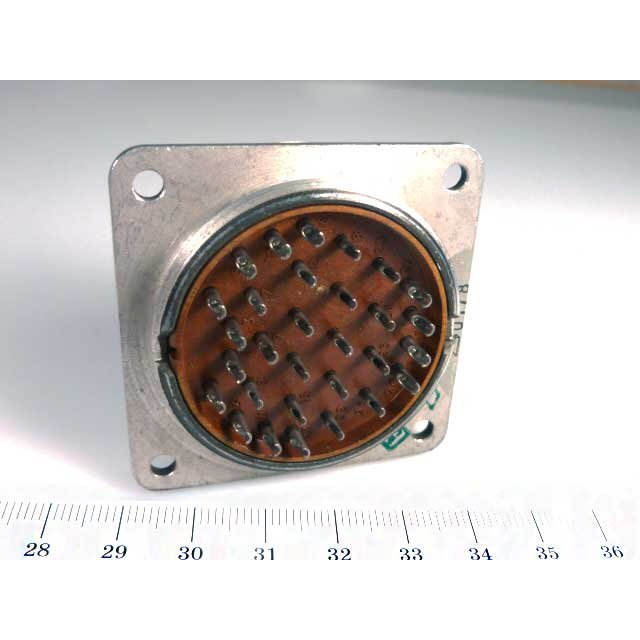

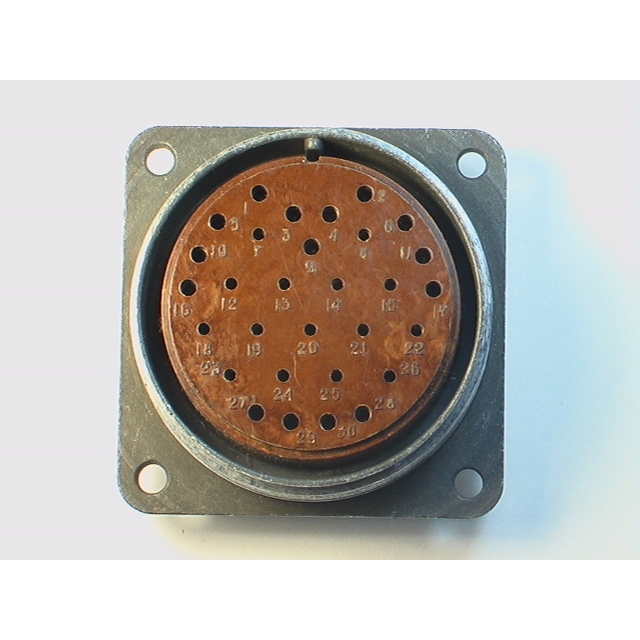

2РМ42Б30Г2В1 — это блочная розетка цилиндрического низкочастотного негерметичного электрического соединителя серии 2РМ с диаметром корпуса 42 мм. Изделие предназначено для объёмного монтажа пайкой и обеспечивает надёжное электрическое соединение в цепях низкой частоты. Применяется в составе блочных (приборных) разъёмов, где требуется компактное штыревое или гнездовое сочленение с резьбовой фиксацией.

Основные технические характеристики

Розетка рассчитана на 30 контактов диаметром 1,0 мм или 1,5 мм. Максимальное рабочее напряжение составляет 560–700 В, рабочая частота — до 3 МГц. Ток на контакт достигает 4–9 А в зависимости от размера контакта.

• Сопротивление контакта: 0,0025–0,005 Ом.
• Ёмкость между контактами: не более 6 пФ.
• Сопротивление изоляции: не менее 5000 МОм.
• Климатическое исполнение: УХЛ2.1.
• Срок службы: 1000 часов наработки и 500 сочленений-расчленений.

Условия эксплуатации

Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия. Теплостойкость достигает 100 градусов Цельсия. Соединитель устойчив к вибрациям в диапазоне от 1 до 5000 Гц, что позволяет использовать его в условиях повышенных механических нагрузок.

Конструкция и монтаж

Розетка выполнена в блочном (приборном) исполнении. Контакты имеют серебряное покрытие (обозначение Г2) и изготовлены из латуни, они являются извлекаемыми. Фиксация сочленения — резьбовая. Монтаж производится объёмным способом пайкой.

Габаритные размеры: диаметр D1 — 42 мм, диаметр D2 — 45 мм, максимальная длина Lmax — 25 мм. Такая геометрия обеспечивает удобство установки в приборных корпусах и блоках.

Область применения

Благодаря сочетанию низкочастотного диапазона, негерметичного исполнения и устойчивости к вибрациям изделие востребовано в приборостроении, радиоэлектронной аппаратуре и промышленном оборудовании, где требуется быстрая разборка и надёжное соединение цепей. Розетка подходит для работы в составе кабельных сборок и блоков, эксплуатируемых при умеренном и холодном климате согласно исполнению УХЛ2.1.
