Назначение соединителя

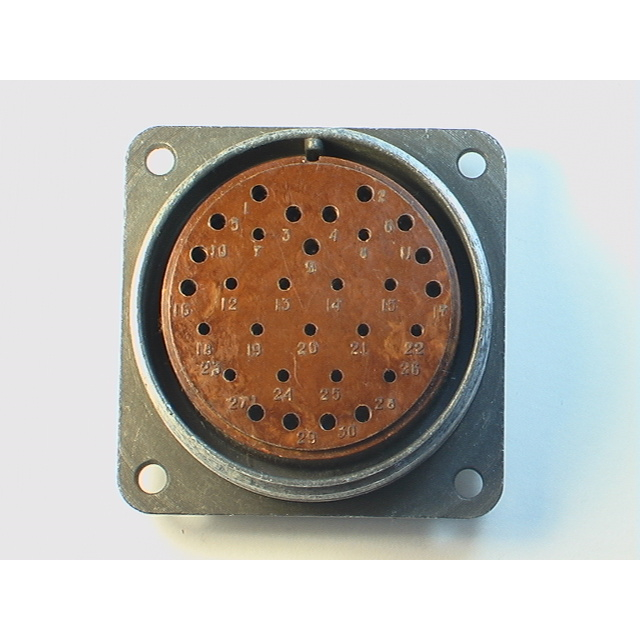

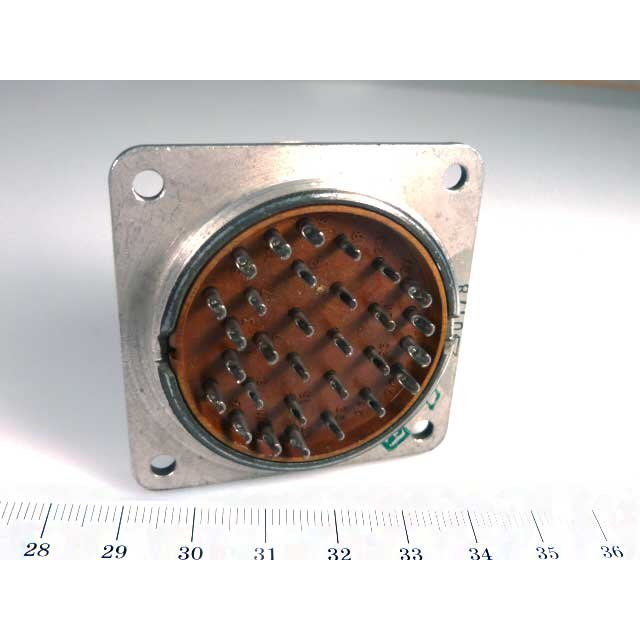

Соединитель 2РМ42Б30Г2В1 «ОС» представляет собой блочную розетку, предназначенную для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в различных узлах и блоках радиоэлектронной аппаратуры, где требуется надёжное электрическое соединение при повышенных требованиях к условиям эксплуатации.

Индекс «ОС» в обозначении указывает на приёмку по особой системе, что подтверждает повышенные требования к контролю качества и стабильности характеристик при изготовлении и поставке. Такой соединитель востребован в аппаратуре специального и общего назначения, где важны сохраняемость параметров и длительный срок службы.

Технические характеристики

• Тип соединителя: негерметичный.
• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69.
• Условный размер корпуса: 42.
• Количество контактов: 30.
• Покрытие контактов: серебро.
• Максимальная токовая нагрузка на одиночный контакт диаметром 1 мм: до 4,5 А.
• Максимальная токовая нагрузка на одиночный контакт диаметром 1,5 мм: до 9 А.
• Максимальное рабочее напряжение: 560 В, при некоторых условиях — до 700 В.
• Температурный диапазон: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Сопротивление контакта диаметром 1 мм: не более 5 мОм.
• Сопротивление контакта диаметром 1,5 мм: не более 2,5 мОм.

Серебряное покрытие контактных поверхностей обеспечивает стабильное переходное сопротивление и уменьшает потери в электрических цепях. Совокупность указанных параметров позволяет использовать розетку как в силовых, так и в сигнальных цепях низкой и средней частоты.

Конструкция и монтаж

Соединитель состоит из двух частей: вилки и розетки. Сочленение выполняется резьбовым методом, что обеспечивает механическую фиксацию и устойчивость к вибрационным воздействиям. Монтаж допускается как с экранированными, так и с неэкранированными кабелями.

Разъёмы типа 2РМ могут быть блочными (приборными) и кабельными, что даёт возможность применять их в различных компоновках и условиях эксплуатации. Блочное исполнение рассматриваемой розетки ориентировано на установку непосредственно в корпус аппаратуры или блок.

Применение и надёжность

Соединители 2РМ42Б30Г2В1 находят применение в радиоэлектронной аппаратуре специального и общего назначения. Они предназначены для внутреннего монтажа и допускают работу в условиях повышенной влажности и температурных колебаний в пределах указанного климатического исполнения и диапазона температур.

Гарантированный срок хранения изделия составляет 15 лет, а наработка в различных режимах достигает до 1000 часов. Это делает соединитель пригодным для изделий, которые длительное время находятся в составе резерва или эксплуатируются с периодическим включением.

Таким образом, 2РМ42Б30Г2В1 «ОС» сочетает высокую токовую нагрузку на контакт, широкий температурный диапазон и приёмку по особой системе, что определяет его применение в ответственных узлах радиоэлектронной аппаратуры.
