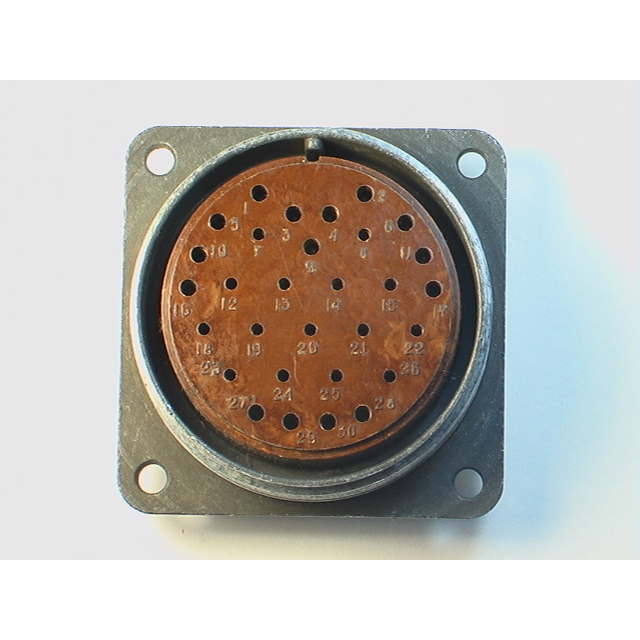

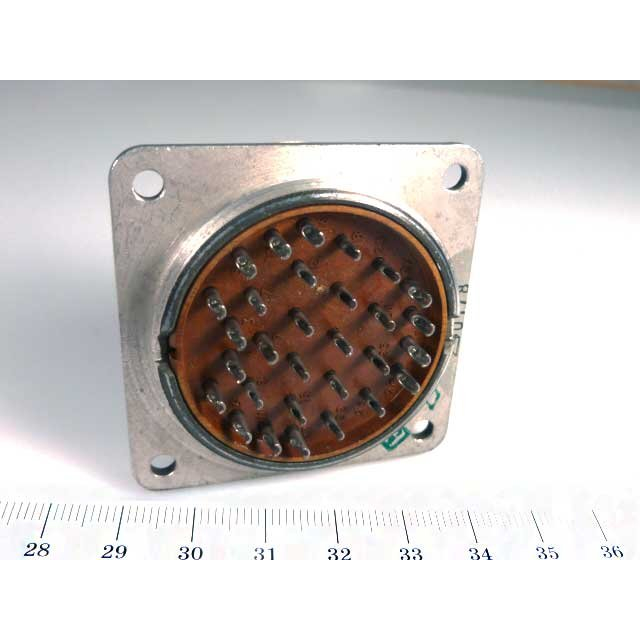

Назначение соединителя 2РМ42Б30Г2В1

Соединитель 2РМ42Б30Г2В1 представляет собой цилиндрический низкочастотный разъем, предназначенный для объемного монтажа и оснащенный резьбовой фиксацией сочлененного положения. Изделие применяется в электрических цепях переменного и постоянного тока с частотой до 3 МГц и напряжением до 700 В. Данный разъем относится к категории 2РМ4 и выпускается в приемке «5», что подтверждает его соответствие повышенным требованиям к качеству и надежности.

Конструкция и состав

Соединитель состоит из вилки и розетки, которые могут быть выполнены в кабельном или блочном исполнении. Блочные части производятся с прямыми патрубками или без них, а кабельные — с прямыми или угловыми патрубками либо без патрубков. Монтаж внутренний, способ присоединения проводников — пайка. Корпус соединителя негерметичный, климатическое исполнение УХЛ2.1 по ГОСТ 15150-69.

Расшифровка условного обозначения

• 2РМ — тип соединителя.
• 42 — условный размер корпуса.
• Б — вид корпуса: блочный (приборный).
• 30 — количество контактов.
• Г — часть соединителя: розетка.
• 2 — сочетание контактов.
• В — покрытие контактов: серебро.
• 1 — теплостойкость 100 градусов Цельсия.

Технические характеристики

• Тип соединителя: негерметичный.
• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69.
• Состав соединителя: вилка, розетка.
• Вид корпуса: блочный или кабельный.
• Исполнение монтажной части: угловое, прямое, без патрубка.
• Вид сочленения: резьбовое.
• Покрытие контактов: серебро или золото.
• Монтаж: внутренний.
• Способ монтажа: пайка.
• Количество контактов: 30.
• Диаметр посадочного отверстия: 42 мм.
• Диаметр контактов: 1 мм, 1,5 мм.
• Максимальная токовая нагрузка на одиночный контакт диаметром 1 мм: 4,5 А.
• Суммарная токовая нагрузка на соединитель: 168 А.
• Максимальное рабочее напряжение: 560 В или 700 В.
• Сопротивление изоляции: не менее 1000 МОм.
• Количество сочленений: 500.
• Интервал рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Минимальная наработка: 5000 часов.
• Срок сохраняемости: 25 лет.

Применение и особенности эксплуатации

Соединитель 2РМ42Б30Г2В1 применяется для коммутации электрических цепей в приборах и устройствах, работающих при температурах от минус 60 до плюс 100 градусов Цельсия. Благодаря 30 контактам и суммарной токовой нагрузке до 168 А он подходит для передачи сигналов и питания в составе промышленного и специального оборудования.

Важно помнить, что кабельную розетку нельзя соединить с кабельной вилкой, а блочную вилку с блочной розеткой. Соединение выполняется только в паре кабельного и блочного разъемов. Резьбовая фиксация обеспечивает надежное удержание сочлененного положения при механических воздействиях. Приемка «5» гарантирует соответствие изделия установленным требованиям к данной категории продукции.
