Назначение

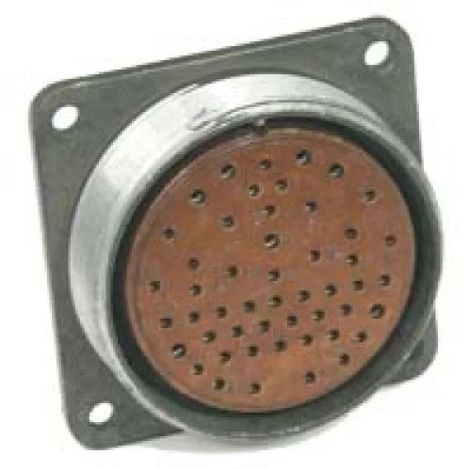

2РМ42Б0Ш2В1В «5» — цилиндрический низкочастотный негерметичный электрический разъём (соединитель) серии 2РМ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Применяется в составе приборных и кабельных соединений, где требуется компактный корпус и устойчивость к механическим и климатическим воздействиям.

Разъём востребован в радиоэлектронной аппаратуре, измерительных приборах и промышленном оборудовании, работающих в широком диапазоне температур. Приёмка «5» подтверждает соответствие изделия установленным требованиям по данному виду приёмки, что важно для ответственных применений.

Подтверждённые особенности

Электрические параметры

• Максимальное рабочее напряжение — 560–700 В.
• Сопротивление изоляции — не менее 1000–5000 МОм.
• Рабочая частота цепей — до 3 МГц.
• Тип исполнения — негерметичный.

Конструкция и расшифровка обозначения

Обозначение 2РМ42Б0Ш2В1В читается так: 2РМ — серия, 42 — условный размер корпуса, Б — блочный (приборный) корпус, 0Ш — специфическая модификация, 2В1В — тип контактов и резьбовой способ фиксации. Условный размер корпуса 42 мм определяет компактность изделия для приборных или кабельных применений.

Монтаж объёмный — пайка или обжим. Контакты могут быть экранированными, с покрытием серебром или золотом. Количество контактов варьируется в пределах серии, в аналогах достигает 50.

Надёжность и стойкость

• Количество циклов соединений и разъединений — до 500.
• Минимальная наработка — 5000–10000 часов.
• Выдерживает вибрацию до 5000 Гц при ускорении до 50g.
• Выдерживает удары до 500g.
• Срок хранения — 15–25 лет.

Условия эксплуатации и применение

Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия. Возможно тропикоустойчивое исполнение для эксплуатации при повышенной влажности до 98 процентов при температуре плюс 40 градусов Цельсия. Такое сочетание параметров позволяет использовать разъём в аппаратуре, работающей на открытом воздухе, в неотапливаемых помещениях и в условиях повышенной влажности.

Типовые области применения: бортовые и наземные системы связи, блоки питания, пульты управления, измерительная техника, кабельные сборки. Резьбовое соединение обеспечивает надёжную фиксацию и предотвращает самопроизвольное разъединение при вибрации. Негерметичное исполнение означает, что изделие не предназначено для работы под водой или при прямом воздействии струй жидкости под давлением.

При монтаже следует учитывать тип контактов и способ их заделки — пайку или обжим, а также необходимость экранирования при работе с сигналами в условиях помех. Для сохранения заявленных характеристик рекомендуется соблюдать температурный режим и не превышать предельное рабочее напряжение.

Комплектация и указания по подбору

В предоставленных данных комплектация не указана. Производитель также не указан. Артикул изделия — 957, категория — 2РМ4. Перед заказом рекомендуется уточнить у поставщика фактическую комплектацию, наличие ответной части и конкретное количество контактов, так как внутри серии возможны варианты.

Приёмка «5» является подтверждённой характеристикой данной позиции и отличает её от изделий с другими видами приёмки. Совместимость с конкретными ответными разъёмами определяется серией 2РМ и типом фиксации, поэтому подбор следует вести по полному обозначению, а не только по размеру корпуса.
