Назначение

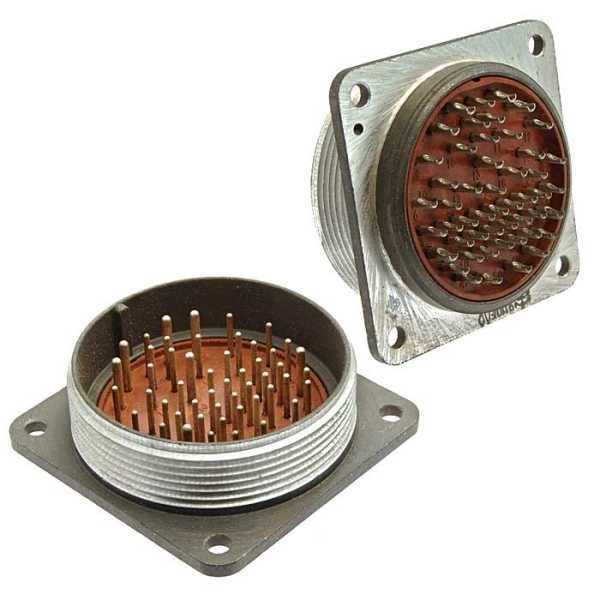

2РМ42Б0Ш2В1Б «5» — советский и российский цилиндрический низкочастотный электрический разъём серии 2РМ с блочным корпусом. Он предназначен для соединения электрических цепей постоянного и переменного тока в различных устройствах, включая приборы и оборудование. Артикул товара — 956, категория — 2РМ4.

По типу исполнения это вилка, то есть штекер блочного типа с внутренним монтажом. Соединение выполнено нарезным, а контакты имеют серебряное покрытие, что соответствует индексу В1. Разъём подходит для объёмного монтажа пайкой.

Подтверждённые характеристики

• Диаметр посадочного отверстия: 42 мм.
• Количество контактов: 50 штук.
• Диаметр контактов: 1 мм.
• Максимальное рабочее напряжение: 560–700 В.
• Токовая нагрузка на контакт: до 7–8 А.
• Сопротивление контактов: не более 5 мОм.
• Сопротивление изоляции: не менее 1000–5000 МОм.
• Диапазон рабочих температур: от минус 60 до плюс 100 °C.
• Ресурс соединений и разъединений: 500 циклов.
• Наработка: не менее 5000 часов.
• Вибрация: до 5000 Гц.
• Механические удары: до 5000 м/с².
• Повышенная влажность: до 98 % при плюс 40 °C.
• Срок сохраняемости: до 25 лет.
• Климатическое исполнение: всеклиматическое, УХЛ, тропикостойкое.
• Приемка: «5».

Применение и условия эксплуатации

Разъём применяется для коммутации электрических цепей в приборах, оборудовании и промышленных устройствах. Благодаря блочному корпусу и внутреннему монтажу он применяется при объёмном монтаже пайкой. Нарезное соединение обеспечивает механическую фиксацию ответной части.

Указанные характеристики позволяют использовать изделие в условиях вибрации, механических ударов и повышенной влажности. Диапазон температур от минус 60 до плюс 100 °C охватывает как холодные, так и нагретые условия работы. Всеклиматическое исполнение, включая УХЛ и тропикостойкое, позволяет применять изделие в различных климатических зонах.

Области применения

• Авиационная техника.
• Приборостроение.
• Промышленное оборудование.

В этих областях разъём используется для соединения цепей постоянного и переменного тока. Он рассчитан на 500 циклов соединений и разъединений и наработку не менее 5000 часов. Срок сохраняемости достигает 25 лет.

Монтаж и совместимость

Монтаж выполняется пайкой при объёмном монтаже. Контакты покрыты серебром, индекс В1. Приемка «5» указана в характеристиках товара.

Таким образом, 2РМ42Б0Ш2В1Б «5» — это цилиндрический низкочастотный разъём серии 2РМ с 50 контактами диаметром 1 мм, посадочным отверстием 42 мм и рабочим напряжением 560–700 В. Он предназначен для условий эксплуатации, где требуются стойкость к вибрации, ударам, влажности и диапазону температур.
