Назначение

2РМ42Б0Ш2В1 «5» — электрический цилиндрический низкочастотный негерметичный соединитель общего назначения из серии 2РМ. Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока в радиоэлектронной и радиотехнической аппаратуре. Резьбовая фиксация обеспечивает надёжное механическое удержание ответных частей при эксплуатации в условиях вибрации и пониженного давления. Исполнение с приёмкой «5» подтверждает соответствие изделия установленным требованиям для применения в ответственной аппаратуре.

Конструктивные особенности и технические характеристики

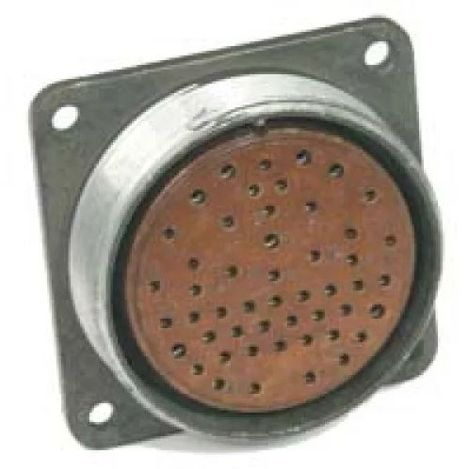

2РМ42Б0Ш2В1 представляет собой вилку блочного типа. Буквенное обозначение «Б» указывает на блочное исполнение, предназначенное для внутреннего монтажа в объёме аппаратуры. Присоединение проводников выполняется пайкой или обжимкой. Контактная группа включает 50 контактов диаметром 1 мм, что позволяет коммутировать многожильные жгуты и кабельные сборки в ограниченном объёме.

• Максимальное рабочее напряжение: 560–700 В.
• Рабочая частота: до 3 МГц.
• Ток на один контакт: до 7–8 А.
• Диаметр корпуса: 42 мм.
• Габаритные размеры: D2 — 45 мм, Lmax — 25 мм, A — 40 мм, B — 49 мм.
• Покрытие контактов: серебро (обозначение В1), что обеспечивает низкое переходное сопротивление.

Условия эксплуатации

Соединитель работоспособен в расширенном диапазоне температур: от минус 60 до плюс 100 градусов Цельсия, а для сменных частей — до плюс 150 градусов Цельсия. Климатическое исполнение — УХЛ2.1 или В. Сопротивление изоляции составляет не менее 1000–5000 МОм. Наработка достигает 5000 часов при ресурсе 500 сочленений-расчленений. Срок сохраняемости — 25 лет.

Изделие выдерживает вибрационные нагрузки с ускорением до 2000 метров на секунду в квадрате и сохраняет работоспособность при пониженном давлении до 10 в минус двенадцатой степени миллиметра ртутного столба. Негерметичное исполнение не предназначено для работы в условиях прямого воздействия влаги или избыточного давления среды.

Применение и комплектация

2РМ42Б0Ш2В1 «5» применяется в радиоэлектронной и радиотехнической аппаратуре для соединения электрических цепей постоянного и переменного тока. Блочное исполнение позволяет монтировать вилку непосредственно на шасси, панели или в составе блока, а резьбовой механизм обеспечивает виброустойчивое сочленение с ответной частью. Область использования охватывает приборы, блоки питания, измерительные и радиотехнические устройства, где требуется компактное многоконтактное соединение с серебряным покрытием контактов.

Артикул изделия — 955, категория — 2РМ4. Производитель в данных о товаре не указан. Комплектация, страна производства, гарантийные условия и сертификаты в предоставленных сведениях не приведены.

Ключевые подтверждённые параметры

1. Тип: вилка блочная серии 2РМ, негерметичная, низкочастотная.
2. Число контактов: 50, диаметр контакта 1 мм.
3. Монтаж: внутренний, пайка или обжимка.
4. Напряжение: до 560–700 В, частота до 3 МГц.
5. Ток на контакт: до 7–8 А.
6. Диаметр корпуса 42 мм, габариты D2 45 мм, Lmax 25 мм, A 40 мм, B 49 мм.
7. Температура: от минус 60 до плюс 100 градусов Цельсия, сменные до плюс 150 градусов Цельсия.
8. Сопротивление изоляции: не менее 1000–5000 МОм.
9. Ресурс: 5000 часов, 500 сочленений-расчленений, сохраняемость 25 лет.
10. Приёмка: «5».
