Назначение

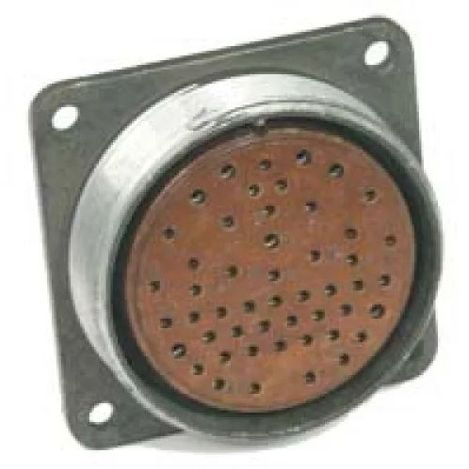

2РМ42Б0Ш2А1 «5» — это блочная вилка из серии низкочастотных цилиндрических разъёмов 2РМ42. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Разъём применяется для объёмного монтажа в приборах и оборудовании, где требуется надёжное соединение множества контактов одновременно.

Конструкция относится к негерметичным соединителям климатического исполнения УХЛ. Приемка «5» подтверждает, что изделие прошло приёмо-сдаточные испытания в соответствии с установленными требованиями и допущено к применению в ответственных электротехнических и радиотехнических системах.

Конструктивные особенности

Разъём имеет блочное исполнение, что упрощает установку в стационарных системах и обеспечивает удобство монтажа на шасси, панелях и в блоках аппаратуры. Обозначение «Б0Ш2А1» расшифровывается следующим образом:

• Б — блочный корпус, предназначенный для крепления на блоке или панели;
• 0 — нулевое число вставок или специфическая компоновка;
• Ш — штыревая система контактов;
• 2 — два ряда контактов;
• А1 — исполнение, определяющее конструктивные и электрические параметры.

Диаметр корпуса D1 составляет около 42 мм. Разъём негерметичен, что допустимо для применения в закрытых помещениях и стационарных условиях. Климатическое исполнение УХЛ подразумевает эксплуатацию в умеренном и холодном климате.

Технические характеристики

Максимальная токовая нагрузка на одиночный контакт зависит от диаметра контакта. Для контактов диаметром 1 мм допустимая нагрузка составляет от 4 до 4,5 А, для контактов диаметром 1,5 мм — от 8 до 9 А. Суммарная нагрузка на весь соединитель достигает от 168 до 190 А в зависимости от модификации.

Рабочее напряжение разъёма составляет до 560–700 В амплитудного значения. Такие параметры позволяют использовать изделие как для передачи сигналов, так и для коммутации цепей питания в составе промышленной и измерительной аппаратуры.

Основные параметры

• Тип: блочная вилка низкочастотного цилиндрического разъёма;
• Серия: 2РМ42;
• Частота рабочих цепей: до 3 МГц;
• Ток на контакт: 4–4,5 А (диаметр 1 мм), 8–9 А (диаметр 1,5 мм);
• Суммарный ток: 168–190 А в зависимости от модификации;
• Рабочее напряжение: до 560–700 В амплитудного значения;
• Диаметр корпуса: около 42 мм;
• Герметичность: негерметичное исполнение;
• Климатическое исполнение: УХЛ;
• Приемка: «5».

Применение

Разъём 2РМ42Б0Ш2А1 «5» применяется в радиотехнике, измерительных приборах и промышленной автоматике для передачи сигналов и мощности. Блочное исполнение делает его удобным для установки в стационарные блоки, стойки и пульты управления, где требуется быстрое и надёжное соединение множества цепей.

Благодаря широкому диапазону рабочих напряжений и токовых нагрузок, изделие подходит для использования в составе электронных модулей, систем сбора данных, испытательного оборудования и других устройств, работающих в умеренном и холодном климате. Негерметичная конструкция накладывает ограничения на применение во влажной среде и требует установки в защищённых корпусах или помещениях.

Артикул изделия — 954, категория — 2РМ4. Производитель в предоставленных данных не указан. Краткое описание из каталога отсутствует.
