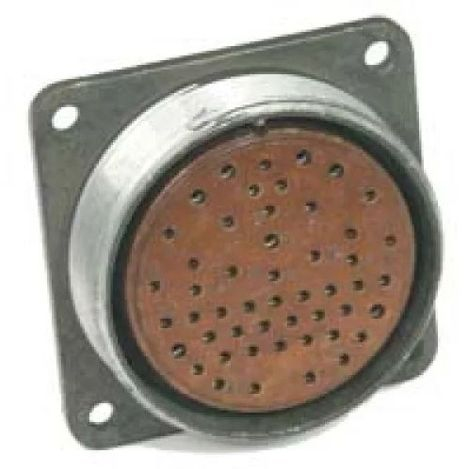

2РМ42Б: цилиндрический разъём для многоконтактных электрических соединений

Разъём 2РМ42Б применяется для надёжного разъёмного соединения электрических цепей постоянного и переменного тока в аппаратуре, шкафах управления, измерительных комплексах и специализированном оборудовании. Это представитель серии низкочастотных цилиндрических соединителей 2РМ с резьбовым сочленением, рассчитанный на внутренний объёмный монтаж.

Назначение 2РМ42Б

Соединители 2РМ42Б используют там, где необходимо компактно разместить большое число цепей и обеспечить устойчивое механическое соединение кабельной части с приборной. Резьбовая фиксация предотвращает самопроизвольное рассоединение при вибрации и эксплуатационных нагрузках, а шпоночная поляризация исключает неправильную ориентацию вилки и розетки при стыковке.

Серия 2РМ предназначена для электрических цепей постоянного и переменного тока частотой до 3 МГц. Конструкция разъёма позволяет применять его для передачи питания, управляющих сигналов, дискретных команд и низкочастотных измерительных линий в составе одного межблочного соединения.

Технические особенности

Обозначение 2РМ42 указывает на типоразмер корпуса с посадочным диаметром 42 мм. Для данного типоразмера предусмотрены контактные вставки на 30 либо 50 контактов, а конкретная конфигурация определяется полной маркировкой изделия.

Ключевые параметры, характерные для 2РМ42:

Для 30-контактного исполнения могут использоваться контакты диаметром 1,0 мм с допустимой нагрузкой до 4,5 А либо контакты диаметром 1,5 мм с допустимой нагрузкой до 9 А. Предельное напряжение зависит от выбранного сочетания контактов: в типовых вариантах оно составляет до 700 В или до 560 В.

Расшифровка маркировки

Маркировка 2РМ42Б обычно является частью полного обозначения, в котором указываются конструкция корпуса, тип контактов, количество гнёзд, покрытие и климатическое исполнение.

• 2РМ — серия электрических низкочастотных цилиндрических соединителей.

• 42 — габаритный размер корпуса, соответствующий типоразмеру 42.

• Б — блочное, то есть приборное, исполнение корпуса.

• Последующие символы в полном обозначении задают вид контактной части, конструкцию кожуха, экранирование, число контактов, номер контактного набора и вариант покрытия.

Например, маркировка вида 2РМ42БПЭ30Ш2В1 описывает блочную вилку в корпусе типоразмера 42, с прямым кожухом, исполнением под экранированный кабель, 30-контактной вставкой и контактным набором № 2. Точное прочтение индексов следует выполнять по технической документации на конкретное исполнение, поскольку параметры определяются не только размером корпуса, но и составом контактной вставки.

Преимущества применения

Разъём 2РМ42Б востребован в конструкциях, где важны механическая прочность, унификация и ремонтопригодность. Его применение даёт несколько практических преимуществ:

• Резьбовое сочленение обеспечивает жёсткую фиксацию сопряжённых частей.

• Многоконтактная вставка позволяет сократить число отдельных кабельных вводов и соединений.

• Поляризация корпуса помогает предотвратить ошибочное подключение.

• Различные контактные наборы позволяют выбирать баланс между числом цепей, токовой нагрузкой и рабочим напряжением.

• Варианты с серебряным или золотым покрытием контактов помогают подобрать исполнение с учётом требований к переходному сопротивлению и стойкости контакта.

• Конструкция рассчитана на эксплуатационные механические воздействия: для типовых 2РМ42 указываются вибрация в диапазоне 1–5000 Гц, рабочая температура от −60 до +100 °C и ресурс до 500 циклов сочленения и расчленения.

Что проверить при выборе

При подборе 2РМ42Б недостаточно ориентироваться только на обозначение серии и размер корпуса. Необходимо сопоставить полную маркировку ответных частей и фактические требования электрической схемы.

Проверьте:

• Количество контактов и их схему расположения.

• Номер контактного набора.

• Диаметр контактов и допустимый ток на каждую цепь.

• Предельное рабочее напряжение.

• Исполнение контактов: штыревое или гнездовое.

• Тип корпуса: блочный либо кабельный.

• Прямое или угловое исполнение, необходимость экранирования.

• Материал и покрытие контактов.

• Климатическое, температурное и вибрационное соответствие условиям эксплуатации.

• Совместимость вилки и розетки по полному обозначению, ключеванию и контактной вставке.

2РМ42Б — это функциональная основа многоконтактного соединения, а окончательные эксплуатационные характеристики задаёт полная спецификация конкретной модификации. Такой подход позволяет корректно использовать разъём в системах автоматики, приборостроении, промышленной электронике и оборудовании с повышенными требованиями к надёжности соединений.
