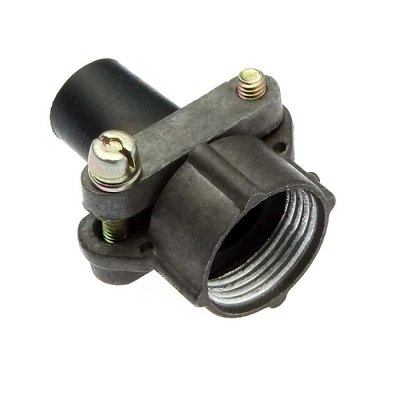

2РМ42 гайка неэкранированная

Гайка 2РМ42 неэкранированная (обозначается буквой "Н" в маркировке) является частью цилиндрических низкочастотных соединителей серии 2РМ42, предназначенных для надежного монтажа неэкранированных кабелей.

Основные характеристики

Эта гайка используется в кабельных корпусах (тип "К") с резьбовым соединением и всеклиматическим исполнением (обычно "В"). Она обеспечивает фиксацию кабеля диаметром до 42 мм (D1=42, D2=51 мм), работает при напряжении до 560–700 В и токах 4–9 А в зависимости от контактов (∅1,0–1,5 мм).

Разъемы выдерживают температуру от -60°C до +100°C (с пиками до +150°C), сопротивление контакта не превышает 7,5 мОм, изоляции — не менее 1000 МОм.

Конструкция и применение

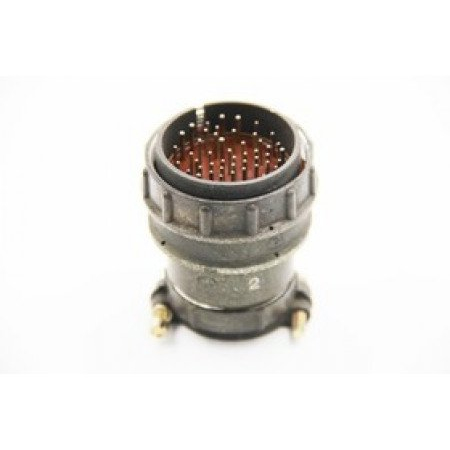

Гайка "Н" предназначена специально для неэкранированных кабелей, в отличие от "Э" для экранированных. Она входит в состав розеток (Г) или вилок, с количеством контактов от 4 до 50 (например, 30 контактов в модели 2РМ42КПН30).

Соединители имеют наработку 500–1000 часов, ресурс 500 циклов соединений-расчленений и срок хранения до 25 лет. tomsk.

Маркировка

Пример: 2РМ42 КПН 30Г2В1Л — кабельный корпус (К), прямой патрубок (П), неэкранированная гайка (Н) , 30 контактов, розетка (Г).
