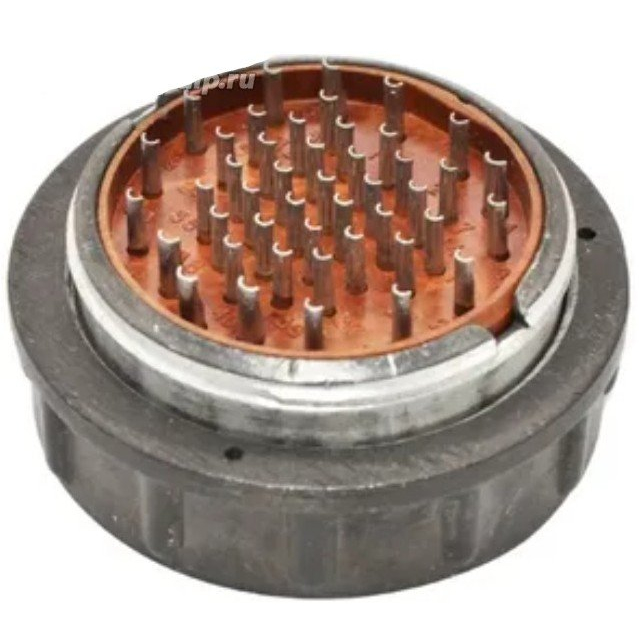

2РМ39КПН45Ш2В1

2РМ39КПН45Ш2В1 — это кабельная вилка из серии цилиндрических низкочастотных соединителей для работы в цепях постоянного и переменного тока. Она предназначена для внутреннего монтажа и обычно используется в радиоэлектронной и радиотехнической аппаратуре.

Что это за разъём

Это негерметичный соединитель с резьбовым сочленением, прямым патрубком и гайкой для неэкранированного кабеля. В описаниях также указывается, что это вилка с извлекаемыми контактами и покрытием контактов серебром или золотом в зависимости от исполнения.

Основные характеристики

• Рабочая частота: до 3 МГц.

• Количество контактов: 45.

• Диаметры контактов: 1 мм и 1,5 мм.

• Максимальное рабочее напряжение: до 560 В, а для части исполнений с контактами 1 мм указывается до 700 В.

• Токовая нагрузка на одиночный контакт: 4 А для 1 мм и 8 А для 1,5 мм.

• Сопротивление изоляции: не менее 1000–5000 МОм в зависимости от источника и условий нормирования.

• Рабочая температура: от -60 до +100 °C.

Механические и климатические свойства

Соединитель рассчитан на вибрации, одиночные и многократные удары, а также линейные нагрузки, что делает его пригодным для аппаратуры с повышенными механическими требованиями. Минимальная наработка обычно указывается как 5000 часов, а минимальный срок сохраняемости — до 25 лет.

Где применяется

Такой разъём используют в приборах и блоках, где нужен надёжный многоконтактный кабельный ввод с резьбовой фиксацией и сравнительно высокой стойкостью к механическим воздействиям. Он подходит для общего назначения в аппаратуре связи, измерительной и другой радиотехнической технике.

На что обратить внимание

У этой модели есть различия по исполнению: у разных поставщиков могут отличаться точные значения по изоляции, сроку службы и допустимым токам для отдельных диаметров контактов. Перед подбором лучше сверять именно паспорт или чертёж нужного исполнения, потому что обозначение 2РМ39КПН45Ш2В1 относится к конкретной конструкции, но отдельные параметры могут зависеть от стандарта и источника описания.
