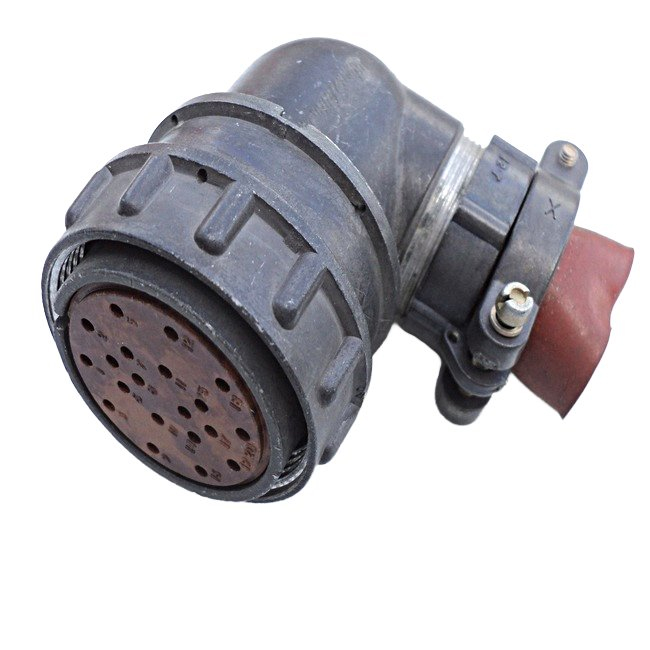

2РМ36КУН20Г2В1

2РМ36КУН20Г2В1 — это кабельная розетка серии 2РМ, цилиндрический низкочастотный соединитель для работы в электрических цепях постоянного и переменного тока. По найденным данным, у него 20 контактов, размер корпуса 36, угловой патрубок и серебряное покрытие контактов.

Что означает обозначение

• 2РМ — серия цилиндрических низкочастотных соединителей.

• 36 — размер корпуса.

• К — кабельное исполнение.

• У — угловой патрубок.

• Н — гайка под неэкранированный кабель.

• 20 — количество контактов.

• Г2 — код сочетания контактов.

• В1 — вариант исполнения с серебряным покрытием контактов.

Основные параметры

• Назначение: работа в цепях постоянного и переменного тока, частота до 3 МГц.

• Количество контактов: 20.

• Рабочее напряжение: до 560–700 В, в зависимости от исполнения и источника.

• Ток на одиночный контакт: обычно указывают до 6–10 А.

• Температурный диапазон: примерно от −60 до +100 °C.

Конструктивные особенности

Соединитель относится к негерметичным, резьбовым и рассчитан на объемный монтаж. Он применяется для соединения кабелей внутри аппаратуры, а резьбовая фиксация помогает надежно удерживать сочленение. Для таких разъемов также характерна одношпоночная поляризация корпусов, чтобы нельзя было ошибиться при стыковке.

Где применяется

Такие разъемы используют в промышленной и приборной электронике, в блоках управления, измерительной аппаратуре и другой технике, где нужен надежный многоконтактный соединитель. Их выбирают, когда важны компактность, стойкость к вибрации и возможность многократного сочленения.

Практически важно

Если вам нужен именно этот разъем, стоит сверить три вещи: тип исполнения розетка/вилка, вид патрубка, а также схему расположения контактов, потому что у близких моделей серии 2РМ они могут отличаться.
