Назначение

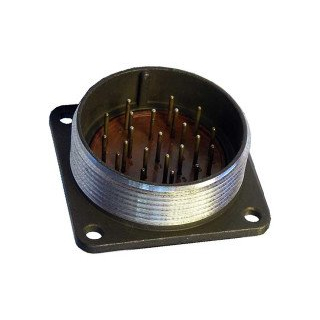

Соединители 2РМ36..П. ПАТРУБОК представляют собой низкочастотные электрические разъёмы, предназначенные для использования в различных радиоэлектронных и радиотехнических системах. Изделие относится к категории соединителей серии 2РМ36 и применяется для обеспечения электрического соединения между отдельными узлами, блоками и кабельными линиями указанных систем.

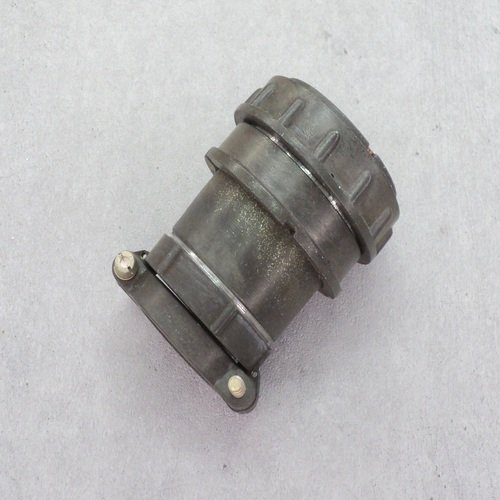

Разъём выполнен с патрубком прямого вида, что определяет характер подвода кабеля и монтажа изделия. Благодаря резьбовому сочленению соединитель может использоваться как в кабельном, так и в блочном варианте исполнения.

Подтверждённые особенности и характеристики

Ниже приведены сведения, соответствующие описанию изделия и его конструктивным признакам.

• Тип соединителя: 2РМ36 — низкочастотный электрический соединитель.
• Условный размер корпуса: 36, что указывает на размер разъёма.
• Вид патрубка: П — прямой, то есть патрубок имеет прямую форму.
• Климатическое исполнение: B, что позволяет эксплуатировать разъёмы в различных климатических условиях.
• Покрытие контактов: серебро или золото, что обеспечивает хорошую проводимость и защиту от коррозии.
• Сочленение: резьбовое.
• Варианты применения: кабельное и блочное исполнение.
• Типы подключаемых кабелей: обеспечивается надёжное соединение для различных типов кабелей, включая экранированные.

Технические параметры

• Максимальное рабочее напряжение — до 560 В.
• Сопротивление электрического контакта зависит от диаметра контакта: при диаметре 1,0 мм — не более 7,5 мОм; при диаметре 1,5 мм — не более 4,0 мОм.
• Сопротивление изоляции — не менее 1000 МОм при нормальных климатических условиях.
• Температура окружающей среды — от минус 60 °C до плюс 100 °C, с возможностью кратковременного повышения до плюс 150 °C.
• Минимальный срок службы — не менее 5000 часов работы при 500 циклах соединения-разъединения.

Конструктивные особенности

Разъёмы имеют резьбовое сочленение, что обеспечивает механическую фиксацию ответных частей и стабильность электрического контакта. Конструкция допускает применение как в кабельных, так и в блочных вариантах, что расширяет область использования изделия.

Прямой патрубок упрощает организацию подвода кабеля и позволяет применять соединитель в системах, где требуется осевое направление подключения. Защитное покрытие контактов серебром или золотом снижает переходное сопротивление и повышает стойкость к коррозионному воздействию.

Применение

Соединители 2РМ36..П. ПАТРУБОК применяются в радиоэлектронной и радиотехнической аппаратуре для соединения кабельных линий и блоков. Изделие востребовано в тех случаях, когда требуется надёжное электрическое соединение при рабочих напряжениях до 560 В и в широком диапазоне температур окружающей среды.

Благодаря климатическому исполнению B и возможности работы при температурах от минус 60 °C до плюс 100 °C с кратковременным повышением до плюс 150 °C, разъём может использоваться в составе оборудования, эксплуатируемого в различных климатических условиях. Резьбовое сочленение и совместимость с экранированными кабелями делают его пригодным для систем, где важны механическая прочность соединения и стабильность электрических параметров.

Комплектация и данные каталога

Название товара: 2РМ36..П. ПАТРУБОК. Артикул: 806. Категория: 2РМ36. Производитель в предоставленных данных не указан. Краткое описание из каталога отсутствует, характеристики VirtueMart не заполнены. Сведения о комплектации, сертификатах, стандартах, гарантии и стране производства в приведённых данных отсутствуют, поэтому не указываются.
