Назначение соединителя 2РМ36КУН22Г1В1

Соединитель 2РМ36КУН22Г1В1 производства Элекон — это кабельный негерметичный разъём серии 2РМ, предназначенный для силовых и сигнальных цепей постоянного и переменного тока. Изделие применяется во встроенных (внутренних) монтажах электронных устройств и служит для соединения кабелей и проводов с приборами и модулями. Разъём рассчитан на работу в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Основное назначение — внутренний объёмный монтаж в аппаратуре военно-промышленного и промышленного назначения, в том числе в условиях вибрации и ударов. Конструкция позволяет использовать соединитель как в составе кабельных сборок, так и при подключении к ответным частям, установленным на шасси, платах и блоках аппаратуры.

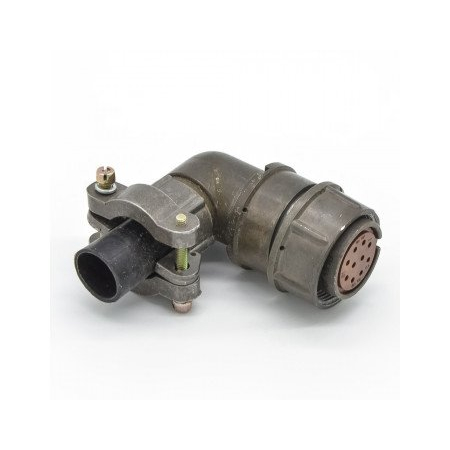

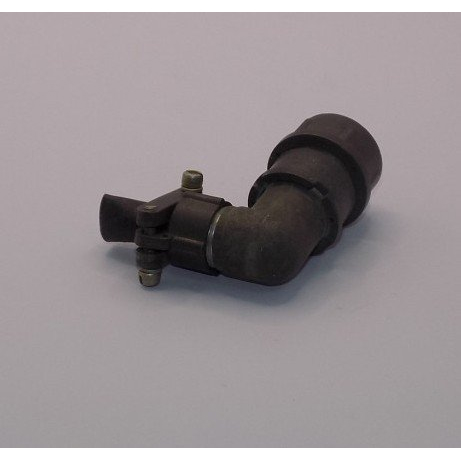

Данный разъём представляет собой кабельную розетку (или вилку) с угловым патрубком для подключения неэкранированного кабеля. Угловой патрубок облегчает прокладку провода в стеснённых условиях внутри корпуса прибора и снижает радиус изгиба кабеля у места подключения.

Подтверждённые особенности и технические характеристики

Серия 2РМ имеет унифицированную конструкцию с одношпоночной поляризацией и резьбовым сочленением, что исключает неправильное подключение и обеспечивает надёжную фиксацию ответных частей. Ниже приведены подтверждённые параметры изделия.

• Количество контактов — 22 единицы.
• Тип контактов — круглые штыри и гнёзда.
• Максимальный рабочий ток на один контакт — порядка 6 А.
• Суммарный ток на весь разъём — до 110 А.
• Максимальное рабочее напряжение — 560 В или 700 В в зависимости от модификации.
• Испытательное напряжение изоляции — порядка 1850–2300 В в нормальных условиях.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Покрытие контактов — серебро, на что указывает маркировочный индекс «В» в обозначении.
• Хвостовики контактов рассчитаны на присоединение проводов сечением примерно 0,5 мм² методом пайки.
• Температурный диапазон — примерно от −60 °C до +100 °C.
• Теплостойкость — до +100 °C, что соответствует индексу «1» в обозначении.
• Количество допустимых сочленений и расчленений — около 500 циклов.
• Минимальный срок сохраняемости — порядка 15 лет.

Разъём рассчитан на воздействие вибрации, ударов и линейных ускорений порядка сотен и тысяч метров на секунду в квадрате, а также на работу при пониженном и повышенном атмосферном давлении. Негерметичное исполнение означает, что изделие не предназначено для работы в условиях прямого воздействия влаги и должно эксплуатироваться внутри защищённого объёма аппаратуры.

Применение и монтаж

Соединитель применяется в аппаратуре военно-промышленного и промышленного назначения, где требуется компактное и надёжное соединение цепей питания и сигнала. Типовые места установки — блоки питания, пульты управления, измерительные модули, шкафы и стойки, а также кабельные сборки, работающие в условиях повышенных механических нагрузок.

Монтаж в монтажную плату или корпус обычно выполняется следующим образом. Ответная часть разъёма устанавливается на панель, шасси или печатную плату, а кабельная часть с угловым патрубком подключается со стороны провода. Провода впаиваются в хвостовики контактов, после чего кабель укладывается по угловому патрубку, что позволяет направлять его вдоль корпуса прибора. Сочленение производится по резьбе с учётом одношпоночной поляризации, которая задаёт единственно правильное взаимное положение частей. Для подключения используется неэкранированный кабель.

Благодаря серебряному покрытию контактов и стабильным параметрам переходного сопротивления соединитель подходит для цепей, где важны малые потери и надёжный электрический контакт. Изделие сохраняет работоспособность при температурах от −60 °C до +100 °C, выдерживает вибрацию, удары и линейные ускорения, а также перепады атмосферного давления. Ресурс в 500 циклов сочленения и срок сохраняемости 15 лет делают его пригодным для аппаратуры длительной эксплуатации и ответственного назначения.
