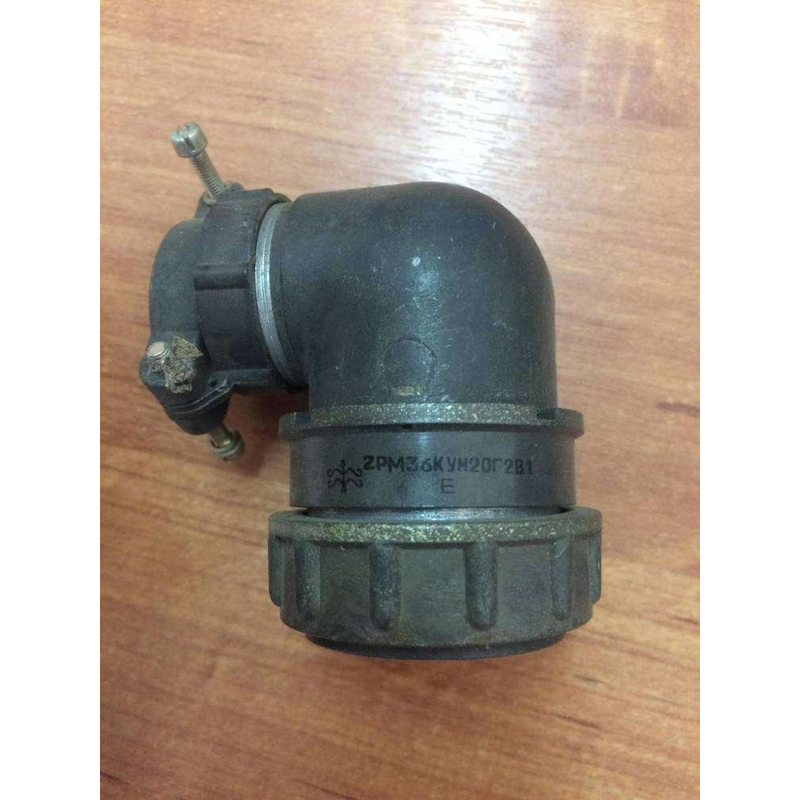

2РМ36КУН20Г2В1 Исеть

Цена:

2100 ₽

Производитель: Исеть

Технические характеристики

Разъём 2РМ36КУН20Г2В1 «Исеть» — это низкочастотный цилиндрический соединитель серии 2РМ, выполняемый в кабельной угловой розетке с всеклиматическим исполнением. Он предназначен для использования в электрических цепях постоянного и переменного тока частотой до 3 МГц, включая оборудование общепромышленного и специального назначения.

2РМ — тип соединителя (низкочастотный цилиндрический негерметичный).
36 — условный размер корпуса (диаметр соединителя).
К — кабельная часть (розетка монтируется на кабель).
У — угловой патрубок (вывод кабеля под углом, удобен при монтаже в стеснённых пространствах).
Н — гайка патрубка для неэкранированного кабеля.
20 — 20 контактов.
Г — розетка (ответная часть — вилка, обычно 2РМ36Б20Ш2…).
2 — сочетание контактов: часть диаметром 1,0 мм и часть 1,5 мм.
В — серебряное покрытие контактов.
1 — теплостойкость до +100 °C.

Рабочее напряжение: до примерно 560–700 В.
Ток нагрузки на один контакт: до 6 А, суммарный допустимый ток — до 100 А (при условии равномерной нагрузки по контактам).
Сопротивление контактов: единицы мегаом, сопротивление изоляции при нормальных условиях — не менее 5000 МОм.
Рабочий диапазон температур окружающей среды: примерно от −60 до +100 °C, что соответствует всеклиматическому исполнению.
Разъём допускает воздействие вибрации и механических ударов, максимальное количество соединений–разъединений — порядка 500 циклов.

Сочленение обеспечивается резьбовой муфтой, поляризация корпуса — одношпоночная, что предотвращает неправильное сопряжение с вилкой. Контакты с серебряным покрытием обеспечивают хорошую электропроводность и стабильность соединения в условиях влажности и перепадов температуры. Такой разъём часто применяется внутри приборов и на бортовых кабелях, где нужен низкочастотный многоконтактный, но достаточно надёжный и вибростойкий соединитель.

Описание

Назначение соединителя 2РМ36КУН20Г2В1

Разъём 2РМ36КУН20Г2В1 производства «Исеть» — это низкочастотный цилиндрический соединитель серии 2РМ, выполненный в виде кабельной угловой розетки во всеклиматическом исполнении. Он предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Такие соединители применяются в оборудовании общепромышленного и специального назначения, где требуется многоконтактное, надёжное и вибростойкое соединение кабельных линий с приборами, блоками и жгутами.

Розетка устанавливается на кабель и является ответной частью по отношению к вилке, обычно типа 2РМ36Б20Ш2 и аналогичным. Основная сфера применения — внутриприборный монтаж и бортовые кабельные сети, то есть места, где необходим компактный низкочастотный разъём с большим числом контактов и устойчивостью к механическим воздействиям.

Расшифровка обозначения 2РМ36КУН20Г2В1

Маркировка соединителя построена по стандартной для серии 2РМ схеме и содержит полную информацию о конструкции и исполнении изделия:

2РМ — тип соединителя: низкочастотный цилиндрический негерметичный.
36 — условный размер корпуса, соответствующий диаметру соединителя.
К — кабельная часть: розетка монтируется на кабель.
У — угловой патрубок, обеспечивающий вывод кабеля под углом и удобный при монтаже в стеснённых пространствах.
Н — гайка патрубка под неэкранированный кабель.
20 — количество контактов в соединителе.
Г — розетка, то есть ответная часть по отношению к вилке.
2 — сочетание контактов: часть контактов диаметром 1,0 мм и часть диаметром 1,5 мм.
В — серебряное покрытие контактов.
1 — теплостойкость до плюс 100 градусов Цельсия.

Таким образом, обозначение однозначно описывает кабельную угловую розетку на 20 контактов с комбинированной контактной системой, серебряным покрытием и теплостойкостью до плюс 100 градусов Цельсия.

Подтверждённые технические характеристики

Электрические и эксплуатационные параметры соединителя следующие:

Рабочее напряжение — ориентировочно до 560–700 В.
Ток нагрузки на один контакт — до 6 А.
Суммарный допустимый ток — до 100 А при условии равномерного распределения нагрузки по контактам.
Сопротивление контактов — единицы мегаом, сопротивление изоляции при нормальных условиях — не менее 5000 МОм.
Рабочий диапазон температур окружающей среды — примерно от минус 60 до плюс 100 градусов Цельсия, что соответствует всеклиматическому исполнению.
Максимальное количество соединений и разъединений — порядка 500 циклов.

Соединитель допускает воздействие вибрации и механических ударов, что подтверждается его конструктивным исполнением и областью применения. Сочетание контактов двух диаметров позволяет коммутировать цепи с разной токовой нагрузкой в рамках одного разъёма.

Конструктивные особенности и применение

Сочленение частей соединителя обеспечивается резьбовой муфтой, которая создаёт надёжный механический контакт и препятствует самопроизвольному разъединению под воздействием вибрации. Поляризация корпуса выполнена одношпоночной, что исключает неправильное сопряжение с ответной вилкой и защищает контакты от повреждения при монтаже.

Контакты с серебряным покрытием обладают хорошей электропроводностью и обеспечивают стабильность электрического соединения в условиях повышенной влажности и перепадов температуры. Угловой патрубок с гайкой под неэкранированный кабель упрощает прокладку жгутов в ограниченном пространстве и позволяет направлять кабель под углом к оси разъёма.

Благодаря всеклиматическому исполнению и расширенному температурному диапазону разъём 2РМ36КУН20Г2В1 применим как в стационарном промышленном оборудовании, так и на подвижных объектах. Типовые места установки — внутренний монтаж приборов, бортовые кабельные линии, соединительные жгуты систем управления, контроля и питания, где требуется низкочастотный многоконтактный, достаточно надёжный и вибростойкий соединитель.

При монтаже следует учитывать назначение контактов разного диаметра и распределять нагрузку по контактам равномерно, чтобы не превышать допустимый ток на отдельный контакт и суммарный ток соединителя. Для ответного сочленения используется соответствующая вилка серии 2РМ36 с тем же числом и сочетанием контактов.
