Назначение соединителя

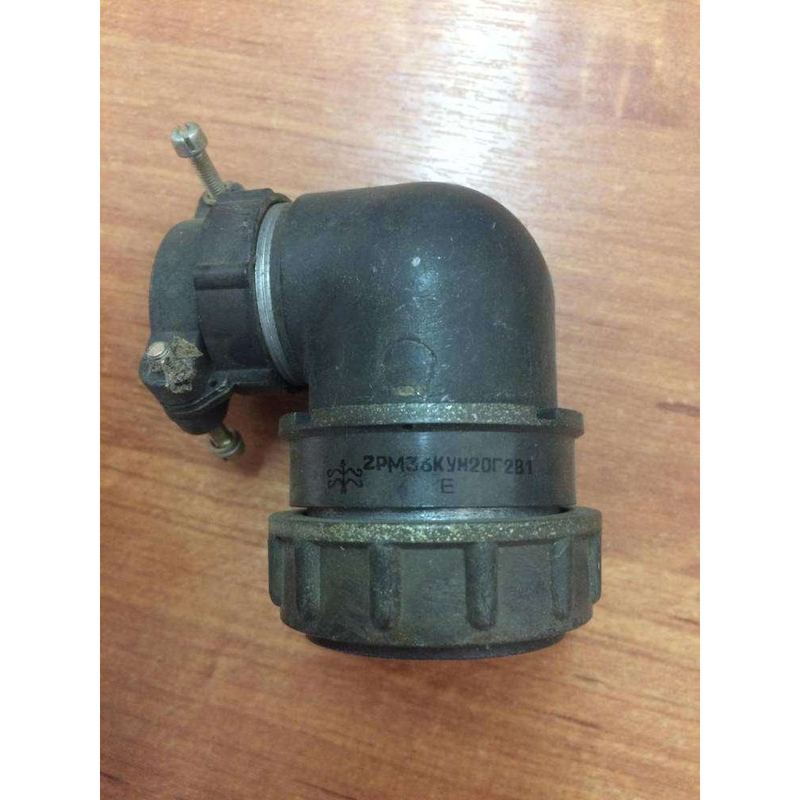

2РМ36КУН20Г2В1 — это кабельная угловая розетка, предназначенная для использования в электрических цепях с постоянным и переменным током частотой до 3 МГц. Изделие применяется для коммутации электрических соединений при внутреннем и наружном монтаже, в том числе на экранированные и неэкранированные кабели.

Розетка относится к типу соединителей 2РМ, имеет условный размер корпуса 36, кабельный тип корпуса, угловой тип патрубка и гайку патрубка для неэкранированного кабеля.

Расшифровка обозначения

Маркировка 2РМ36КУН20Г2В1 построена по стандартной схеме и содержит следующие сведения:

• 2РМ — тип соединителя.
• 36 — условный размер корпуса.
• К — кабельный тип корпуса.
• У — угловой тип патрубка.
• Н — гайка патрубка для неэкранированного кабеля.
• 20 — количество контактов.
• Г — обозначение розетки.
• 2 — обозначение сочетания контактов (диаметр 1 мм и 1,5 мм).
• В — серебряное покрытие контактов.
• 1 — теплостойкость до плюс 100 градусов Цельсия.

Технические характеристики

Электрические и эксплуатационные параметры розетки рассчитаны на работу в составе ответственных соединений. Токовая нагрузка на контакты диаметром 1 мм составляет 5 А, на контакты диаметром 1,5 мм — 10 А. Максимальная суммарная нагрузка на соединитель равна 100 А.

Электрическая прочность изоляции обеспечивается на уровне 1850 В при напряжении 560 В и 2300 В при напряжении 700 В. Усилие расчленения составляет не более 196,2 Н (что соответствует 25 кгс).

Ресурс и надёжность

Минимальная наработка соединителя составляет 5000 часов. Число сочленений-расчленений — 500 циклов. Минимальный срок сохраняемости — 15 лет.

Сочленение выполняется резьбовым способом, поляризация корпусов — одношпоночная. Длина патрубка равна 71 мм, масса патрубка — не более 51,5 г.

Условия эксплуатации

Розетка предназначена для работы в широком диапазоне внешних воздействий. Температура среды при эксплуатации — от минус 60 до плюс 100 градусов Цельсия. Смена температур — от минус 60 до плюс 180 градусов Цельсия. Влажность — до 98 процентов при температуре плюс 25 градусов Цельсия.

Изделие устойчиво к воздействию вибрации в диапазоне частот от 1 Гц до 5000 Гц при амплитуде ускорения 490 метров на секунду в квадрате. Акустический шум — в диапазоне частот от 50 Гц до 10 кГц при уровне звукового давления 170 дБ.

Механический удар: пиковое ударное ускорение 1000 метров на секунду в квадрате для многократного действия и 5000 метров на секунду в квадрате для одиночного действия. Линейное ускорение — 2000 метров на секунду в квадрате.

По давлению обеспечивается работа при атмосферном пониженном давлении 133,32 на десять в минус четвёртой степени Паскаля и повышенном давлении 506 кПа. Климатическое исполнение — УХЛ2.1, что соответствует умеренному и холодному климату.

Применение и монтаж

Розетка 2РМ36КУН20Г2В1 применяется для внутреннего и наружного монтажа. Она может быть установлена на экранированные или неэкранированные кабели. Угловая конструкция патрубка позволяет прокладывать кабель под углом, что удобно в стеснённых условиях монтажа.

Благодаря серебряному покрытию контактов и широкому температурному диапазону соединитель подходит для использования в составе аппаратуры, работающей в жёстких климатических и механических условиях. Резьбовое сочленение и одношпоночная поляризация обеспечивают надёжную фиксацию и правильную ориентацию ответных частей.
