Назначение

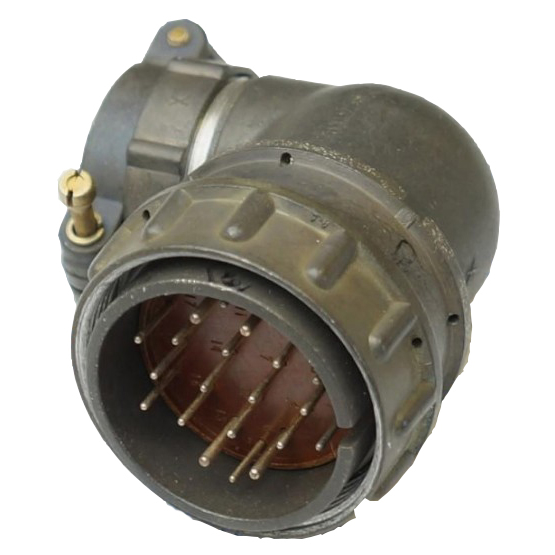

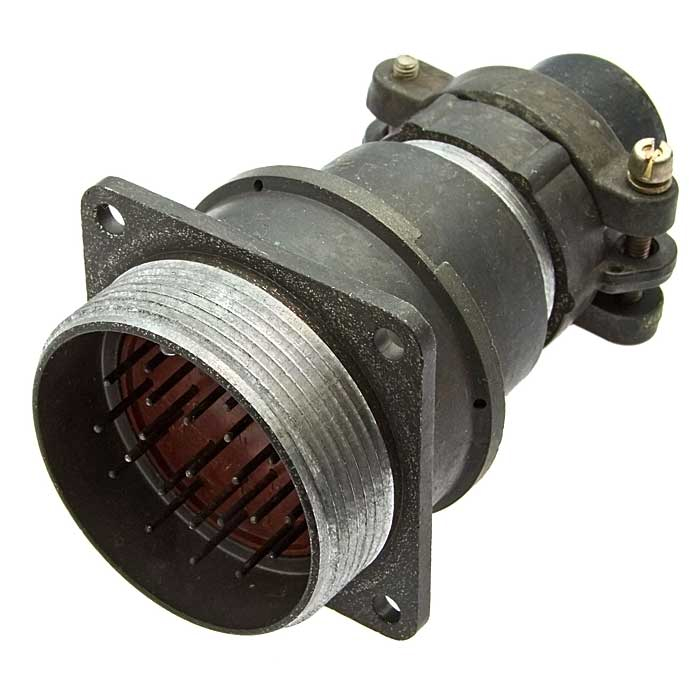

2РМ36КУЭ20Ш2В1 — кабельная угловая вилка низкочастотного цилиндрического негерметичного разъёма серии 2РМ. Изделие предназначено для электрического соединения цепей в составе кабельных сборок и применяется там, где требуется компактный много­контактный разъём с угловым выводом кабеля. Угловая конструкция корпуса позволяет подводить кабель под углом к оси сочленения, что удобно при ограниченном монтажном пространстве и при прокладке экранированного кабеля.

Основные электрические характеристики

Соединитель имеет 20 контактов с сочетанием диаметров 1 мм и 1,5 мм. Токовая нагрузка на одиночный контакт составляет до 5–10 А в зависимости от диаметра контакта, максимальная суммарная нагрузка — до 100 А. Рабочие напряжения находятся в пределах 560–700 В.

• Сопротивление контактов — не более 2,5–5 мОм.
• Ёмкость между контактами — до 6 пФ.
• Сопротивление изоляции — не менее 5000 МОм.
• Покрытие контактов — серебро, обозначение «В».

Конструкция и монтаж

Корпус кабельный угловой, обозначение «КУ», оснащён патрубком для экранированного кабеля, обозначение «Э». Сочленение резьбовое, усилие расчленения — до 196 Н. Присоединительные размеры: диаметр D1 равен 36 мм, диаметр D2 равен 45 мм, длина — до 25 мм. Монтаж выполняется пайкой или обжимкой.

Порядок применения

1. Подготовить экранированный кабель и завести его в патрубок углового корпуса.
2. Разделать и закрепить экран и токопроводящие жилы в соответствии с выбранным способом монтажа.
3. Выполнить присоединение жил к 20 контактам пайкой или обжимкой.
4. Сочленить вилку с ответной частью резьбовым соединением до упора.
5. Проверить надёжность фиксации и целостность электрических цепей.

Условия эксплуатации

Климатическое исполнение — УХЛ2.1, что соответствует работе в условиях умеренного и холодного климата. Рабочая температура — от минус 60 до плюс 100 градусов Цельсия. Теплостойкость — плюс 100 градусов Цельсия.

Изделие устойчиво к воздействию влажного тепла, инея, озона и вибраций с ускорением до 1000–5000 м/с². Диапазон атмосферного давления — от 10 в минус двенадцатой степени миллиметра ртутного столба до 5 килограмм-сил на квадратный сантиметр.

• Ресурс — 500 сочленений-расчленений.
• Наработка — не менее 1000 часов.

Область применения

Благодаря сочетанию 20 контактов, рабочих напряжений 560–700 В и стойкости к вибрациям и широкому диапазону температур разъём применяется в кабельных сборках приборов и оборудования, эксплуатируемых в умеренном и холодном климате. Резьбовое сочленение с усилием расчленения до 196 Н обеспечивает механическую стабильность соединения при вибрационных нагрузках.
