Назначение соединителя 2РМ36КПН22Ш1А1

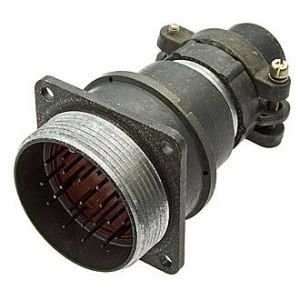

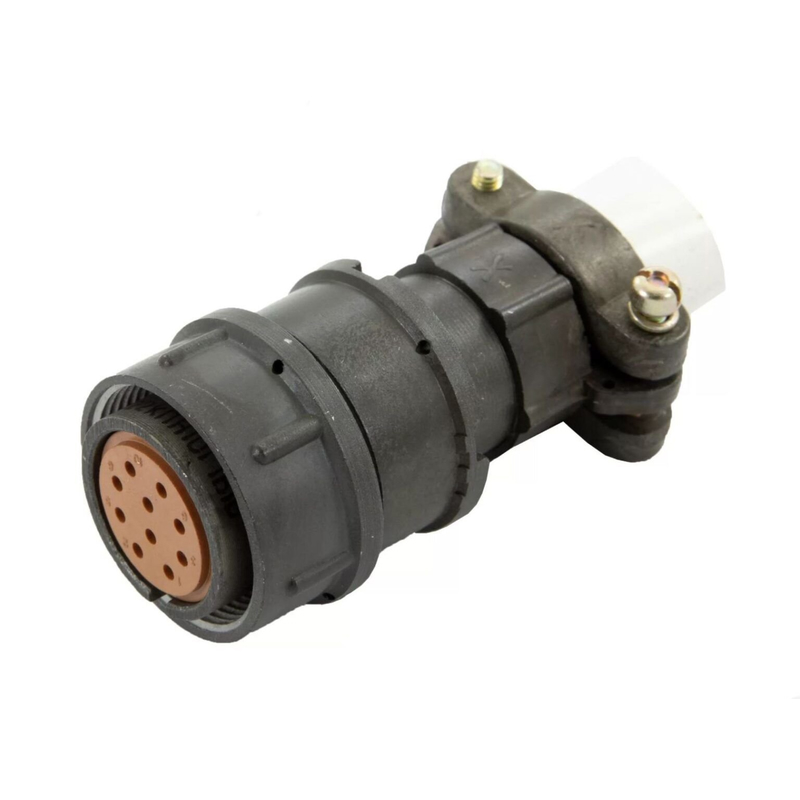

2РМ36КПН22Ш1А1 — это кабельная вилка серии 2РМ36, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для коммутации электрических соединений внутри узлов и блоков радиоэлектронной аппаратуры, где требуется надёжный разъёмный контакт при повышенных токовых нагрузках и в широком диапазоне внешних воздействий.

Конструктивно вилка выполнена с прямым патрубком и гайкой для неэкранированного кабеля. Такое исполнение ориентировано на внутренний объёмный монтаж: соединитель удобно закреплять внутри приборных корпусов и блоков, подводить к нему кабельные линии без экранирующей оплётки и фиксировать кабель гайкой патрубка.

Подтверждённые особенности и технические характеристики

Ниже приведены параметры, подтверждённые для данной модели. Они определяют электрические, механические и климатические возможности соединителя.

Электрические параметры

• Токовая нагрузка: на одиночный контакт — 6 А, максимальная суммарная нагрузка на соединитель — 110 А.
• Максимальное рабочее напряжение: 560 В или 700 В.
• Максимальное испытательное напряжение: в нормальных условиях — 1850 В или 2300 В.
• Сопротивление контактов: не более 5 мОм.
• Ёмкость между контактами: не более 6 пФ.
• Сопротивление изоляции: не менее 5000 МОм.
• Покрытие контактов: золото.

Конструктивные и эксплуатационные параметры

• Количество контактов: 22.
• Вид сочленения: резьбовое.
• Поляризация корпусов: одношпоночная.
• Хвостовики контактов допускают присоединение проводов сечением до 0,5 квадратного миллиметра.
• Теплостойкость: до плюс 100 градусов Цельсия.
• Температура окружающей среды при эксплуатации: от минус 60 до плюс 100 градусов Цельсия.
• Влажность: до 98 процентов при плюс 25 градусах Цельсия.
• Вибрация: диапазон частот от 1 Гц до 5000 Гц при амплитуде ускорения 490 метров на секунду в квадрате.
• Механический удар: одиночного действия — до 5000 метров на секунду в квадрате, многократного действия — до 1000 метров на секунду в квадрате.
• Климатическое исполнение: УХЛ2.1, то есть для умеренного и холодного климата.

Сочетание 22 контактов, резьбового сочленения и одношпоночной поляризации обеспечивает плотное и однозначное соединение частей разъёма, что важно при монтаже в стеснённых условиях аппаратуры. Золотое покрытие контактов способствует стабильности переходного сопротивления при длительной эксплуатации.

Применение и монтаж

Соединители серии 2РМ36 используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Разъём состоит из двух частей — вилки и розетки, которые могут быть как блочными, так и кабельными. Рассматриваемое изделие 2РМ36КПН22Ш1А1 представляет собой кабельную вилку, то есть устанавливается на кабеле и соединяется с ответной частью.

Монтаж соединителя может выполняться двумя способами: пайкой или обжимкой. Выбор способа определяется требованиями к сборке и возможностями производства; оба варианта допустимы для данной модели. Благодаря прямым хвостовикам контактов и гайке патрубка подключение проводов и закрепление кабеля выполняются в едином узле, что упрощает объёмный монтаж внутри аппаратуры.

Область применения охватывает электрические цепи постоянного и переменного тока с частотой до 3 МГц, включая цепи питания и сигнальные линии. Устойчивость к вибрации, механическим ударам, широкому диапазону температур и повышенной влажности делает соединитель пригодным для аппаратуры, работающей в сложных условиях умеренного и холодного климата. Климатическое исполнение УХЛ2.1 подтверждает возможность эксплуатации при температурах от минус 60 до плюс 100 градусов Цельсия.
