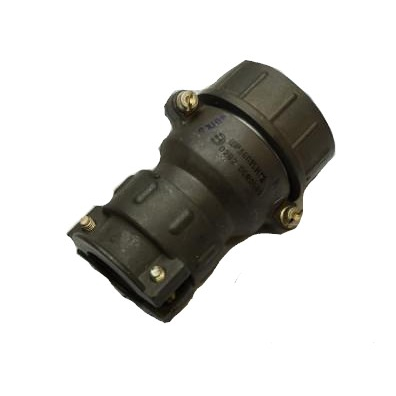

2РМ36КПН22Г1В1

Цена: ПОД ЗАКАЗ

Технические характеристики

Соединители 2РМ36КПН22Г1В1

Соединители 2РМ36КПН22Г1В1 представляют собой цилиндрические низкочастотные негерметичные разъемы, предназначенные для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В. Они состоят из двух частей: вилки и розетки, которые могут быть как блочными (приборными), так и кабельными.

Технические характеристики

Тип соединителя : 2РМ.
Условный размер корпуса : 36.
Вид корпуса : Кабельный (К).
Тип патрубка : Прямой (П).
Вид гайки патрубка : Для неэкранированного кабеля (Н).
Количество контактов : 22.
Часть соединителя : розетка (Г).
Обозначение сочетания контактов : Все контакты диаметром 1 мм.
Покрытие контактов : Серебро (В).
Теплостойкость : +100°C.

Эксплуатационные параметры

Соединители имеют максимальную токовую нагрузку на одиночный контакт — до 6 А, а суммарную — до 110 А. Рабочая температура составляет от -60°C до +100°C. Сопротивление изоляции не менее 5000 МОм, а сопротивление контакта — не более 5 мОм.

Эти разъемы используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Сочленение соединителей осуществляется резьбовым способом с одношпоночной поляризацией корпусов.

Соединитель 2РМ36КПН22Г1В1 представляет собой кабельную розетку, предназначенную для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В. Он имеет резьбовое сочленение и одношпоночную поляризацию корпуса.

Технические характеристики:

Тип соединителя : 2РМ
Условный размер корпуса : 36
Вид корпуса : Кабельный (К)
Вид патрубка : Прямой (П)
Вид гайки патрубка : Для неэкранированного кабеля (Н)
Количество контактов : 22
Часть соединителя : розетка (Г)
Обозначение сочетания контактов : Все контакты диаметром 1 мм
Покрытие контактов : Серебро (В)
Теплостойкость : +100° С

Применение и условия эксплуатации:

Применение : Используется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.
Условия эксплуатации : Температура от -60° С до +100° С, повышенная влажность до 98% при +25° С, синусоидальная вибрация в диапазоне частот от 1 Гц до 5000 Гц.
Климатическое исполнение : Умеренный и холодный климат (УХЛ2.1).

Электрические характеристики:

Токовая нагрузка на одиночный контакт : 6 А
Максимальная суммарная токовая нагрузка : 110 А
Максимальное рабочее напряжение : 560 В или 700 В
Максимальное испытательное напряжение : 1850 В или 2300 В в зависимости от рабочего напряжения
Сопротивление контактов : Не более 5 мОм
Емкость между контактами : Не более 6 пФ
Сопротивление изоляции : Не менее 5000 МОм

Соединитель 2РМ36КПН22Г1В1 предназначен для внутреннего монтажа и может использоваться с экранированными или неэкранированными кабелями, в зависимости от вида концевой гайки патрубка.

Описание

Назначение

2РМ36КПН22Г1В1 — кабельная розетка серии 2РМ, относящаяся к цилиндрическим низкочастотным негерметичным соединителям. Она предназначена для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В. Изделие применяется как часть разъёмного соединения, состоящего из вилки и розетки; в данном случае поставляется розетка кабельного исполнения.

Артикул изделия — 854. Модель входит в категорию 2РМ36, для которой характерен условный размер корпуса 36. Производитель в предоставленных данных не указан.

Расшифровка обозначения

Маркировка 2РМ36КПН22Г1В1 содержит основные конструктивные и электрические признаки изделия:

2РМ — тип соединителя.
36 — условный размер корпуса.
К — кабельный вид корпуса.
П — прямой патрубок.
Н — гайка патрубка для неэкранированного кабеля.
22 — количество контактов.
Г — часть соединителя: розетка.
Сочетание контактов — все контакты диаметром 1 мм.
В — серебряное покрытие контактов.
Теплостойкость — +100 °C.

Технические характеристики

Тип соединителя: 2РМ.
Условный размер корпуса: 36.
Вид корпуса: кабельный (К).
Тип патрубка: прямой (П).
Вид гайки патрубка: для неэкранированного кабеля (Н).
Количество контактов: 22.
Часть соединителя: розетка (Г).
Обозначение сочетания контактов: все контакты диаметром 1 мм.
Покрытие контактов: серебро (В).
Теплостойкость: +100 °C.

Электрические параметры

Максимальная токовая нагрузка на одиночный контакт: до 6 А.
Максимальная суммарная токовая нагрузка: до 110 А.
Максимальное рабочее напряжение: 560 В или 700 В.
Максимальное испытательное напряжение: 1850 В или 2300 В в зависимости от рабочего напряжения.
Сопротивление изоляции: не менее 5000 МОм.
Сопротивление контакта: не более 5 мОм.

Условия эксплуатации

Соединитель рассчитан на работу в жёстких условиях. Рабочая температура составляет от -60 °C до +100 °C. Допускается повышенная влажность до 98 % при +25 °C. Изделие устойчиво к синусоидальной вибрации в диапазоне частот от 1 Гц до 5000 Гц. Климатическое исполнение — УХЛ2.1, что соответствует умеренному и холодному климату.

Применение и монтаж

2РМ36КПН22Г1В1 используется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Соединение с ответной частью выполняется резьбовым способом. Одношпоночная поляризация корпусов помогает исключить неправильное сочленение. Кабельное исполнение и прямой патрубок с гайкой для неэкранированного кабеля предназначены для монтажа в составе кабельных сборок и приборных соединений.

Благодаря серебряному покрытию контактов и теплостойкости до +100 °C изделие подходит для применения в цепях, где требуется стабильный электрический контакт при умеренных и повышенных температурах. Негерметичное исполнение означает, что соединитель не предназначен для работы в условиях прямого воздействия воды или избыточного давления, однако он сохраняет работоспособность при высокой влажности в указанных пределах.
